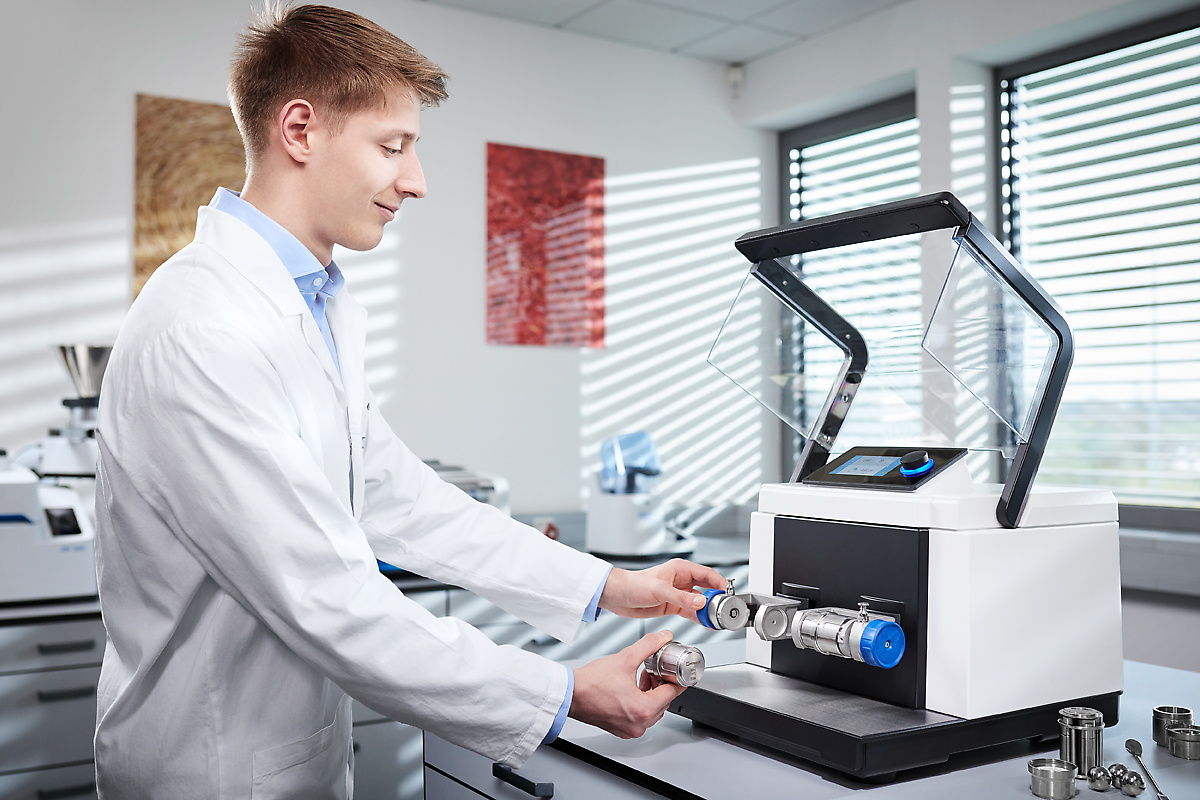

Вибрационная шаровая мельница MM 400 - это компактный, универсальный настольный лабораторный прибор, специально разработанный для сухого, мокрого и криогенного измельчения небольших количеств проб объёмом до 2x20 мл. Мельница смешивает и гомогенизирует порошки и суспензии с частотой 30 Гц в течение нескольких секунд - высокая скорость измельчения и простота в эксплуатации.
Компактная настольная мельница подходит как для стандартных измельчений, так и для для разрушения биологических клеток, а также для экстракции ДНК / РНК и белков. Возможность длительного измельчения до 99 часов делает мельницу MM 400 идеально подходящей для исследовательских задач, например, в механохимии.
По производительности и универсальности эта мельница не имеет аналогов на рынке.
Вам также могут быть интересны модели вибрационных мельниц MM 500 nano and MM 500 vario которые работают по тому же функциональному принципу на частоте 35 Гц, но обеспечивают значительно более высокую производительность. Для задач, требующих охлаждения или нагрева образца, идеальным выбором является вибрационная мельница MM 500 control. Каждая вибрационная мельница RETSCH имеет определенную область применения.
"Мы используем MM 400 для гомогенизации мышц, кожи, печени, целых образцов беспозвоночных перед анализом на стабильные изотопы и жирные кислоты. Она быстро и последовательно выполняет тщательную работу по гомогенизации образцов. Прибор интенсивно использовался без каких-либо неполадок."
Bruno Rosenberg
Fisheries and Oceans Canada
"Отлично подходит для гомогенного измельчения образцов тканей в замороженном состоянии"
Kristen Cooke
University of Sydney
"Идеально подходит для подготовки почвы и растительного материала для изотопного анализа."
David Mitchem
Virginia Tech
"Самый эффективный прибор в мире в области медицинских технологий. "
Muhammad Naveed
First Global Link
"Я с удовольствием использую MM 400 в моей рабочей лаборатории. Этот прибор можно назвать стандартным для рынка РФА. "
Gye Ryoung Lee
Gachon University
"Как всегда, отличная мельница, простая в управлении и удобная для пользователя. Быстрое измельчение до желаемого размера частиц."
Hanna Kaliada
Vivex Biologics, Inc.
"Это лучшая шаровая мельница, которую я когда-либо использовал. Очень проста в эксплуатации и обращении."
Xinle Li
Clark Atlanta University
"Я использовал эту мельницу в IISER Kolkata, Индия. Она очень эффективна, удобна и проста. Её стоит приобрести."
Surojit Bhunia
Northwestern University
Воспроизводимость имеет первостепенное значение в технологической цепочке от отбора проб до анализа. Лабораторное оборудование, которое можно откалибровать, гарантирует воспроизводимые результаты с минимальным стандартным отклонением каждый раз. Это особенно полезно при сравнении результатов, полученных в разных местах.
MM 400 - первая лабораторная мельница, которую можно калибровать. RETSCH производит первичную калибровку времени и частоты работы мельницы и предлагает услуги по регулярной калибровке для обеспечения воспроизводимости процессов измельчения.
Эта возможность особенно важна для
Reproducibility is a fundamental principle of scientific research and is essential for ensuring the credibility and reliability of scientific findings. The Mixer Mill MM 400 was tested regarding the reproducibility within a mechanochemical reaction, and it could be proven that it provides excellent reproducibility during several repetitions, for both clamping positions, and also between different devices. [1]
Minor variations of the frequency from 30 Hz to 29 Hz or 28 Hz have an influence on the yield of the reaction. It is of fundamental interest that the mixer mill maintains a set value, e.g. 30 Hz, and does not deviate from it. A premise which is fulfilled by the MM 400 which comes with a calibration certificate.
The mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4 was conducted for 30 min using 25 ml grinding jars, 2 x 15 mm grinding balls, 1 g educts, at 28 Hz, 29 Hz and 30 Hz five times in a row. The comparison between left and right clamping station showed highly reproducible results, also the comparison between the 5 trials.

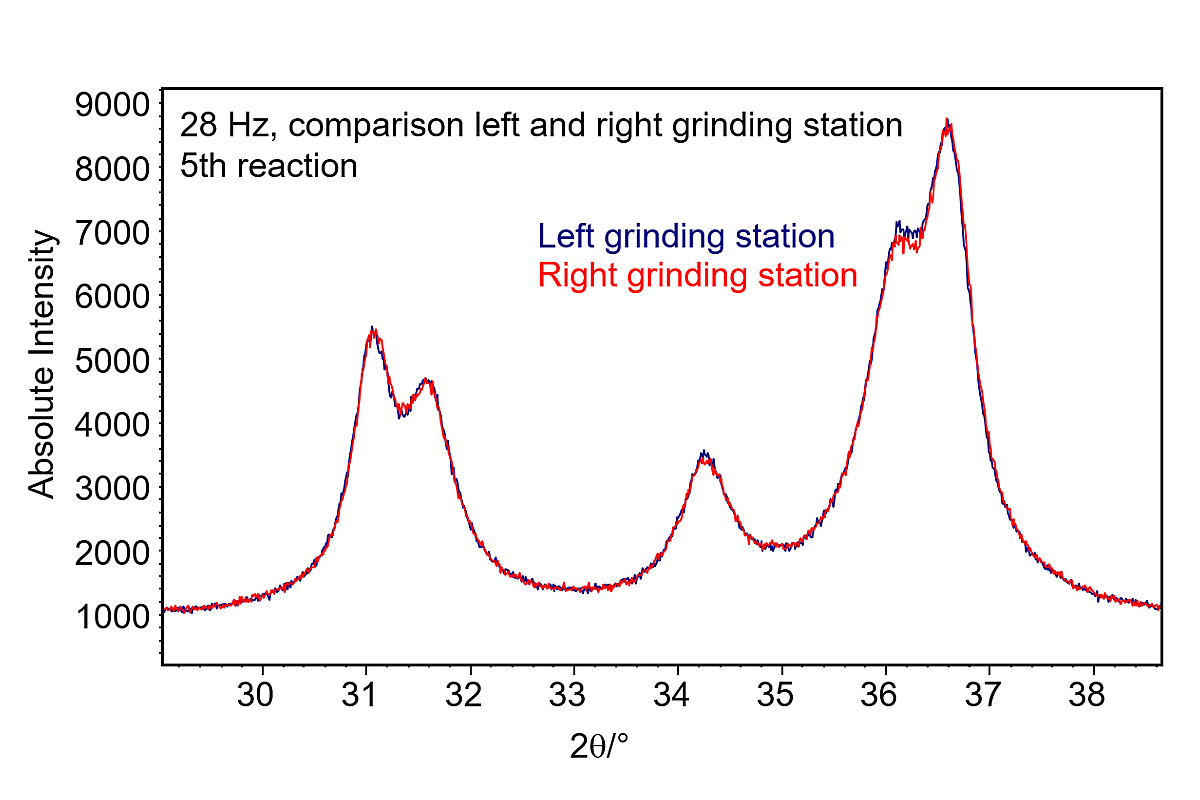

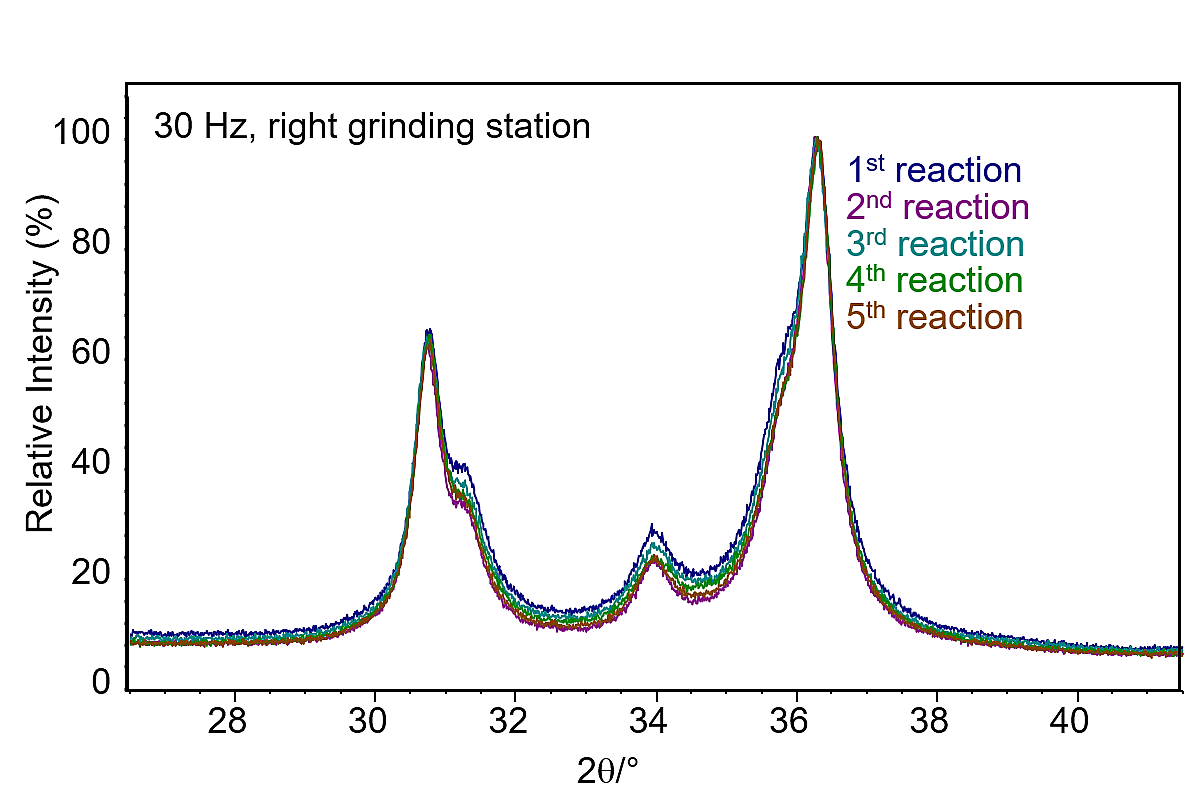

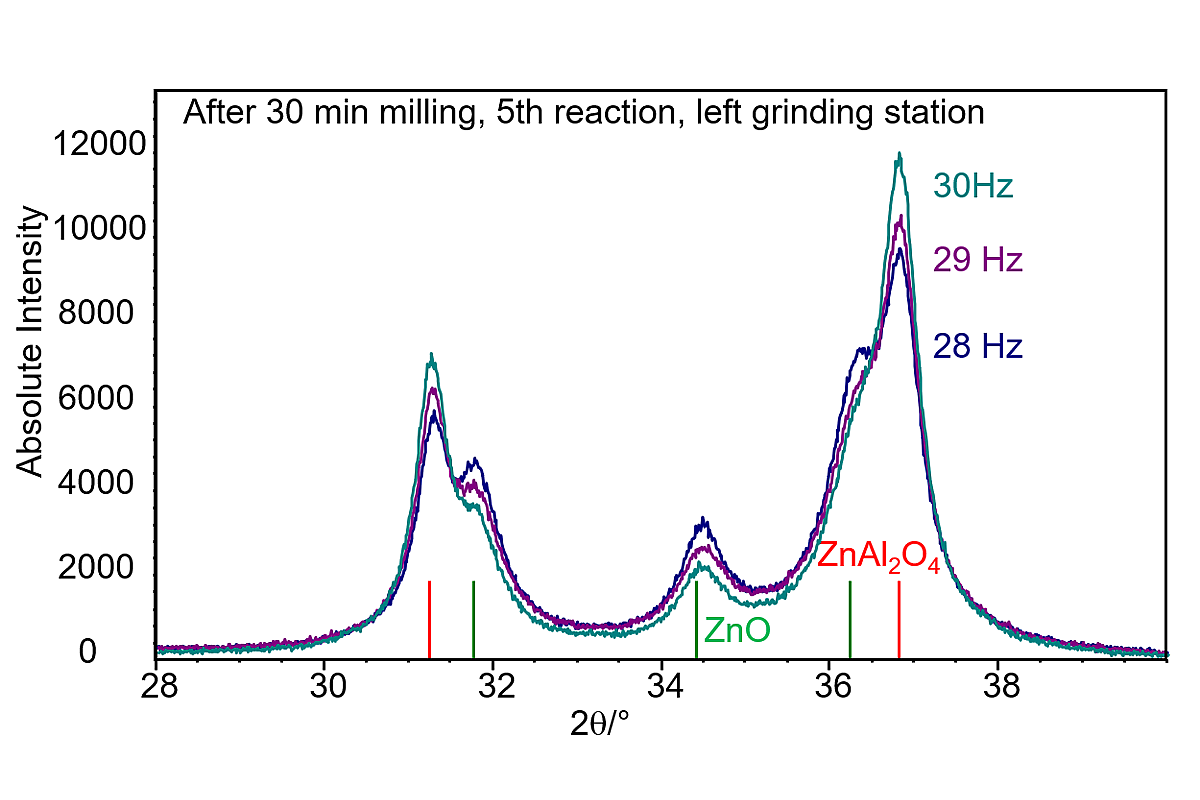

XRD patterns after the mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4: Left: Grinding at 28 Hz, 29 Hz and 30 Hz, results after 5th reaction. Middle: Comparison left and right grinding station at 28 Hz 5th reaction each. Right: Reaction 1 to 5 at 30 Hz, right grinding station. Results presented by the group of Claudia Weidenthaler. [9]
The experiments were repeated using another MM 400 device to compare the results between the two mills. Again, the excellent reproducibility was verified for the 5 tests conducted at 30 Hz, for both, left and right grinding station.

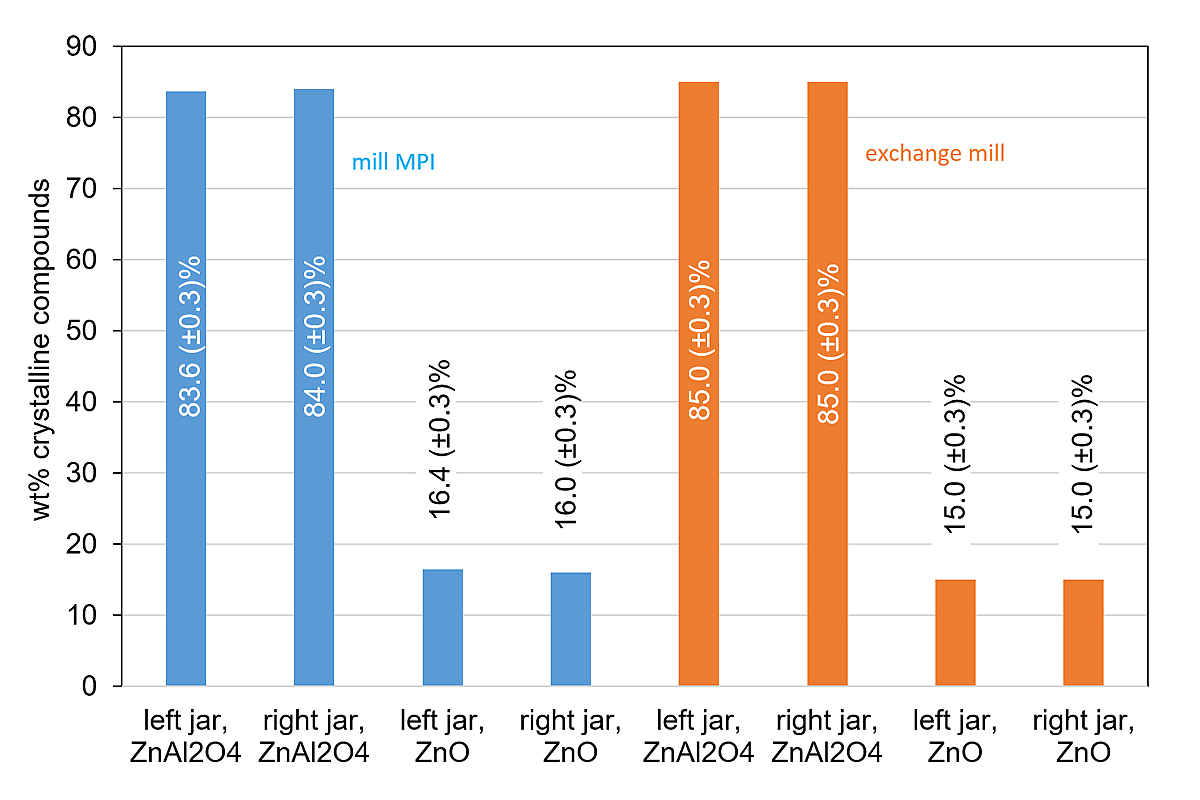

Almost identical results (weight % of educts and product) and reproducibility are obtained with a different MM 400 device. Results presented by the group of Claudia Weidenthaler. [1]
Вибрационные мельницы часто используются для гомогенизации биологических образцов. Так называемое измельчение мелким стеклянным бисером является признанным методом разрушения клеток дрожжей, микроводорослей или бактерий. Образец при этом нагревается незначительно, что может быть сведено к минимуму предварительным охлаждением.
MM 400 может использоваться для эффективного разрушения клеток объёмом до 240 мл клеточной суспензии для экстракции ДНК / РНК и белков. Также возможно выделить интактные бактерии из тканей в 8 пробирках по 30 мл или в 10 пробирках по 5 мл, используя адаптеры для точной диагностики инфекций.
MM 400 может быть оснащена различными адаптерами для одноразовых пробирок следующей вместимости:
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
Для измельчения 25-30 г растительного материала, например, цветков конопли, лучше всего подходят конические центрифужные пробирки. До 8 образцов тканей, например, свежая печень в буферном растворе, также могут быть гомогенизированы в этих 50 мл пробирках с использованием шаров из стали или оксида циркония. Чтобы механическая нагрузка на пробирки была как можно меньше, рекомендуется использовать меньшую частоту и высокую степень заполнения, например, буфером и образцом.
Вибрационная мельница MM 400 - разрушение дрожжевых клеток*
*На видео показана предыдущая модель с тем же принципом работы.
Вибрационная мельница MM 400 - Измельчение конопли*

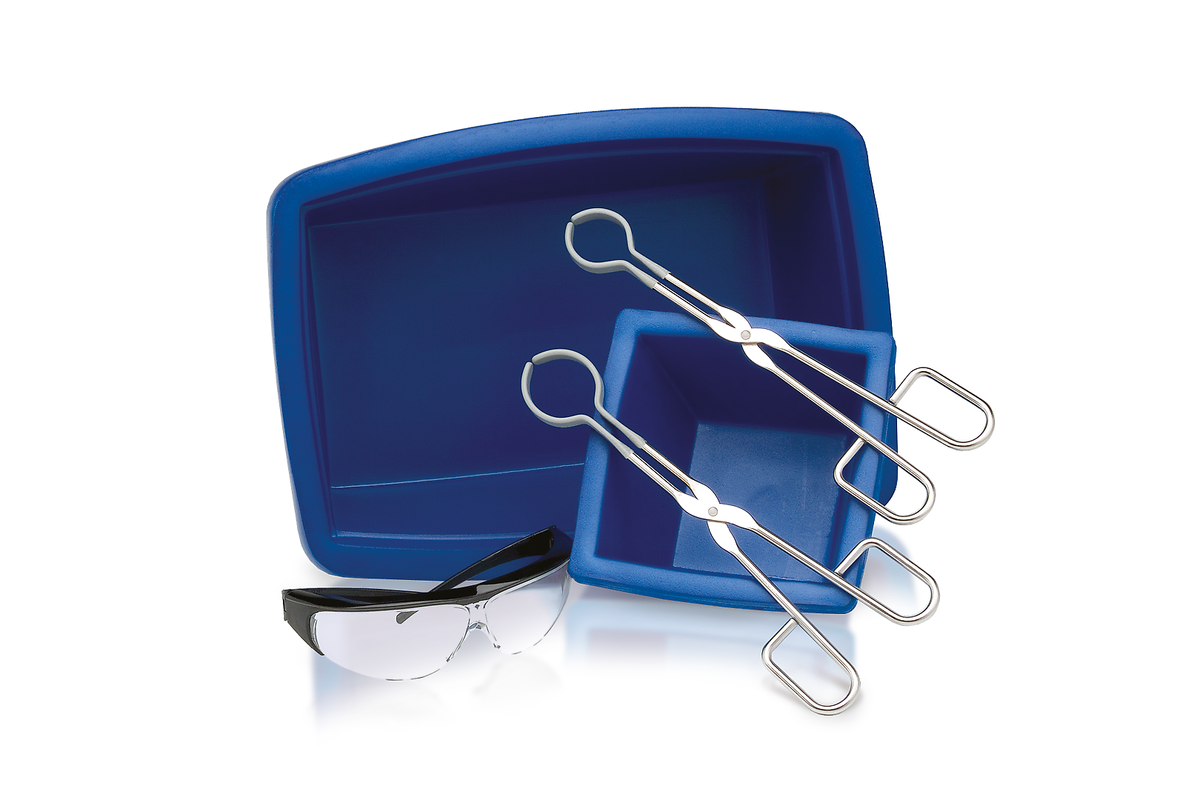

Набор CryoKit - это экономичное решение для криогенного измельчения образцов с помощью вибрационной мельницы MM 400. Набор состоит из двух изолированных ёмкостей, двух щипцов и защитных очков.
Образец, который необходимо охрупчить, и мелющий шар помещаются в размольный стакан из нержавеющей стали, который плотно завинчивается. Непрямое охрупчивание осуществляется путем предварительного охлаждения стакана в ёмкости с жидким азотом. Примерно через 2 минуты образец достаточно охлаждается для проведения криогенного измельчения.
Если необходимо избежать прямого контакта с жидким азотом, следует использовать CryoMill или вибрационную мельницу MM 500 control , обе мельницы имеют данную опцию. Мельницы могут быть оснащены стаканами из других материалов, помимо стали, для криогенного измельчения.
Вибрационная мельница MM 400 - криогенное измельчение*
Механохимия позволяет проводить быстрые реакции веществ в среде без растворителей. Некоторые химические реакции требуют силы трения планетарной шаровой мельницы, в то время как другие типы реакций требуют ввода энергии посредством удара - именно здесь в игру вступает вибрационная мельница MM 400.
Зачастую объёмы проб, доступные для исследовательских целей, очень малы. Это делает выгодным использование небольших размольных стаканов объемом до 50 мл, доступных, например, для MM 400. В связи с необходимостью проведения длительных реакций, возможность программирования времени процесса на несколько часов является еще одним важным преимуществом.
Вибрационные мельницы имеют уникальное преимущество перед планетарными шаровыми мельницами в механохимии: использование прозрачных стаканов в сочетании с типичным горизонтальным движением стакана позволяет проводить РАМАН спектроскопию. Это позволяет в режиме реального времени контролировать процесс реакции, чтобы определить оптимальное время для получения максимального выхода и избежать длительной обработки.
MM 400 обладает множеством преимуществ для механохимических применений:
Протекание реакции Кневенагеля между ванилином и барбитуровой кислотой в механохимических условиях с использованием 2x10 мм шаров из оксида циркония в 19 мл стакане из ПММА при 30 Гц. Реакция протекает в течение 30 минут и ход реакции отображается изменением цвета.
Предоставлено д-ром Свеном Гретцем, Рурский университет Бохума, факультет химии и биохимии, AG Prof. Borchardt.
In-situ Raman spectroscopy is a powerful analytical technique that allows for the monitoring and analysis of materials in their natural or process environment. This method utilizes Raman scattering, a phenomenon where light interacts with molecular vibrations, leading to shifts in the wavelength of the scattered light. These shifts provide a unique spectral fingerprint for the material being analyzed, offering insights into its chemical composition or molecular structure.
The "in-situ" aspect refers to the ability to observe and measure these characteristics directly during an ongoing process. This can include observing changes in the presence of various chemical reactions, also the so called mechanochemistry. Mechanochemistry involves the use of impact, shearing, or friction actions to induce chemical changes in solids. This approach is increasingly popular for its ability to bypass the need for solvents, potentially offering a more environmentally friendly and energy-efficient pathway for chemical synthesis. The Raman spectroscopy can provide invaluable insights into the reaction mechanism, phase transformations, reaction kinetics or for optimization of reaction conditions.
The MM 400 is “Raman-ready”, allowing easy removal of the bottom plate inlay. The bottom plate has openings for the Raman probe to consistently measure at the bottom of the jars by placing the Raman probe underneath the mill and thus underneath the jars, where particle interaction is most intense, ensuring accurate data. The Retsch PMMA grinding jars, with their transparency and chemical resistance, enhance spectral data without contamination. The plane outer shapes of the jars further enhance the spectroscopic data. These design adjustments streamline the experimental workflow. Researchers can now perform in-situ Raman spectroscopy with greater ease and precision, opening new possibilities for in-depth material analysis.

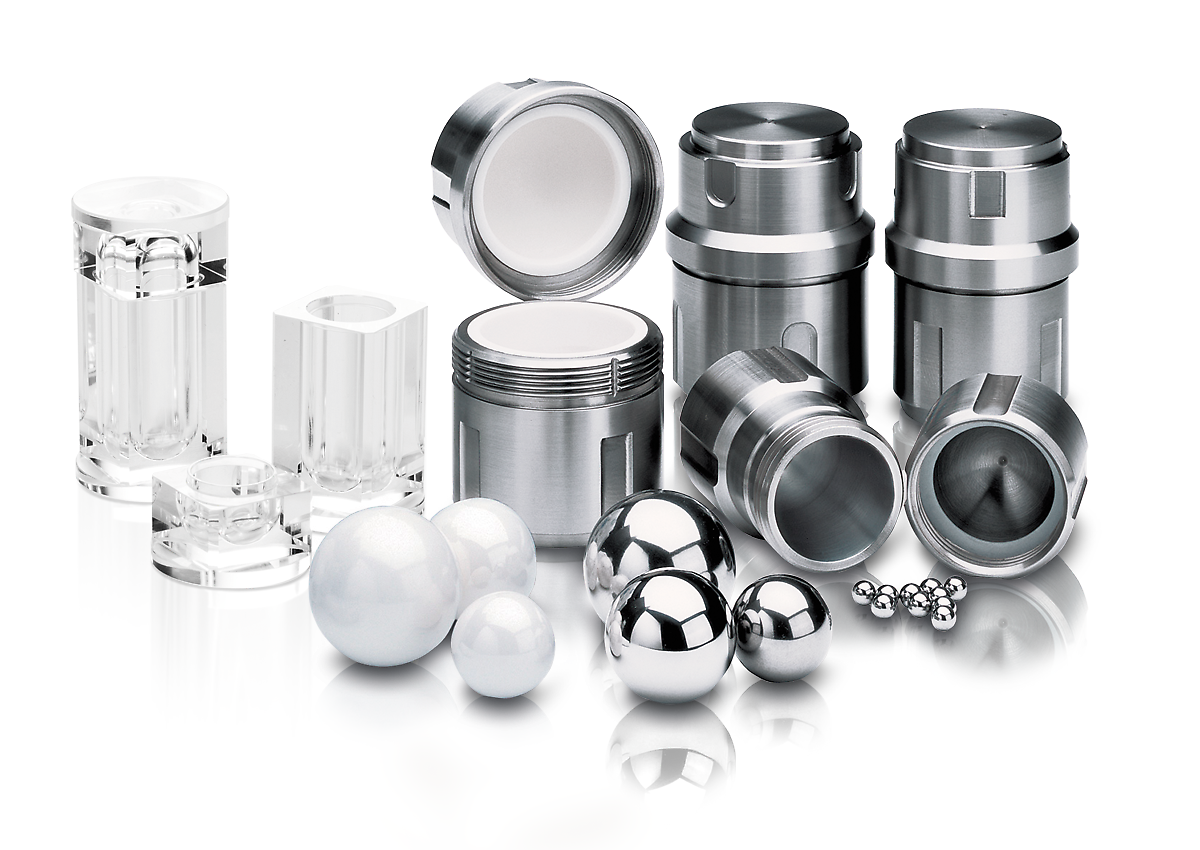

Номинальный объём размольного стакана с завинчивающейся крышкой составляет от 1,5 до 50 мл. Доступные материалы исполнения: закалённая сталь, нержавеющая сталь, агат, карбид вольфрама, оксид циркония и ПТФЭ, что обеспечивает подготовку проб без намола.
Прозрачные размольные стаканы из ПММА используются в Романовской спектроскопии, а также для фотохимических реакций. Кроме того, они устойчивы к воздействию различных химических веществ. Стаканы могут использоваться с предыдущей моделью MM 400 так же, как старые модели стаканов совместимы с последней моделью вибрационной мельницы.

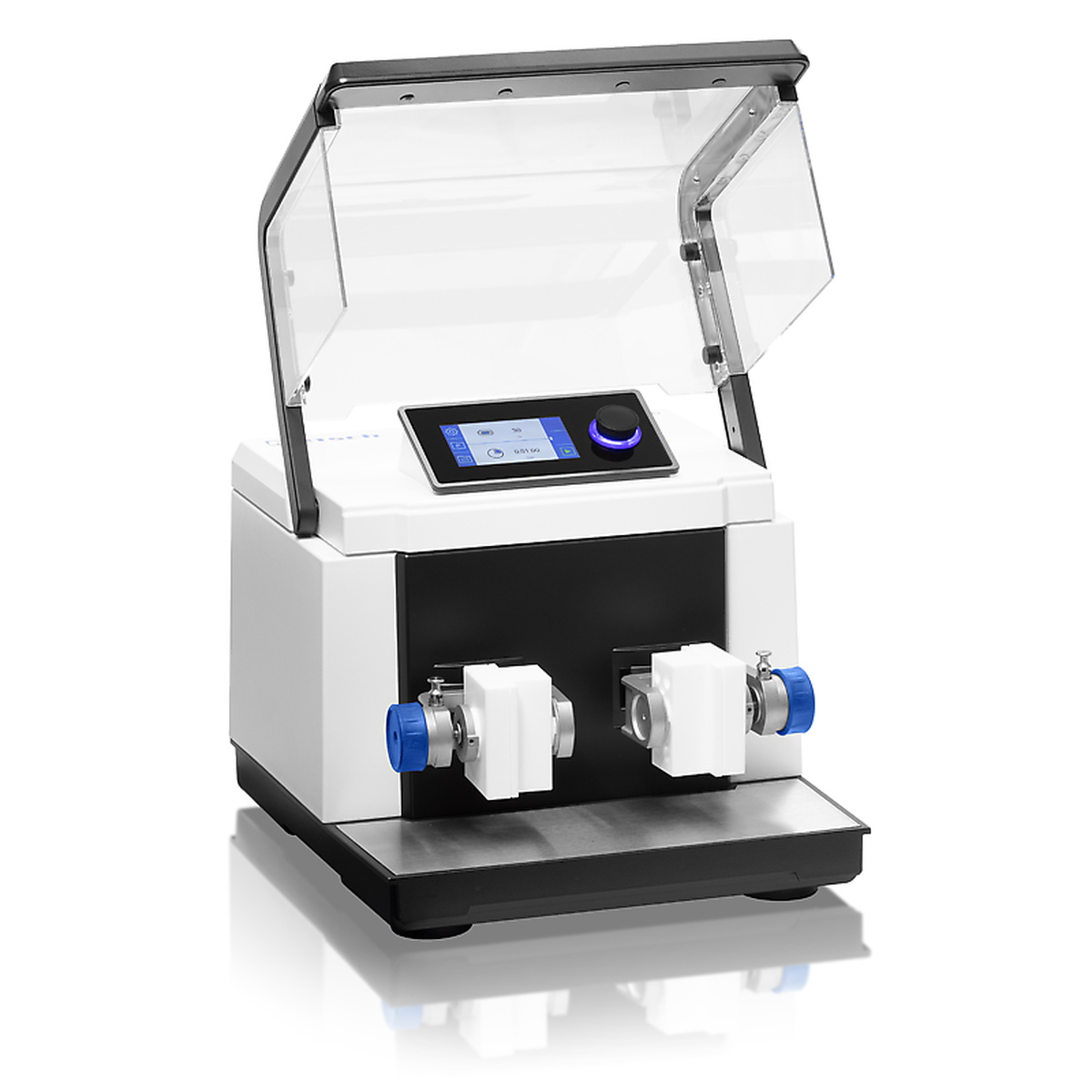

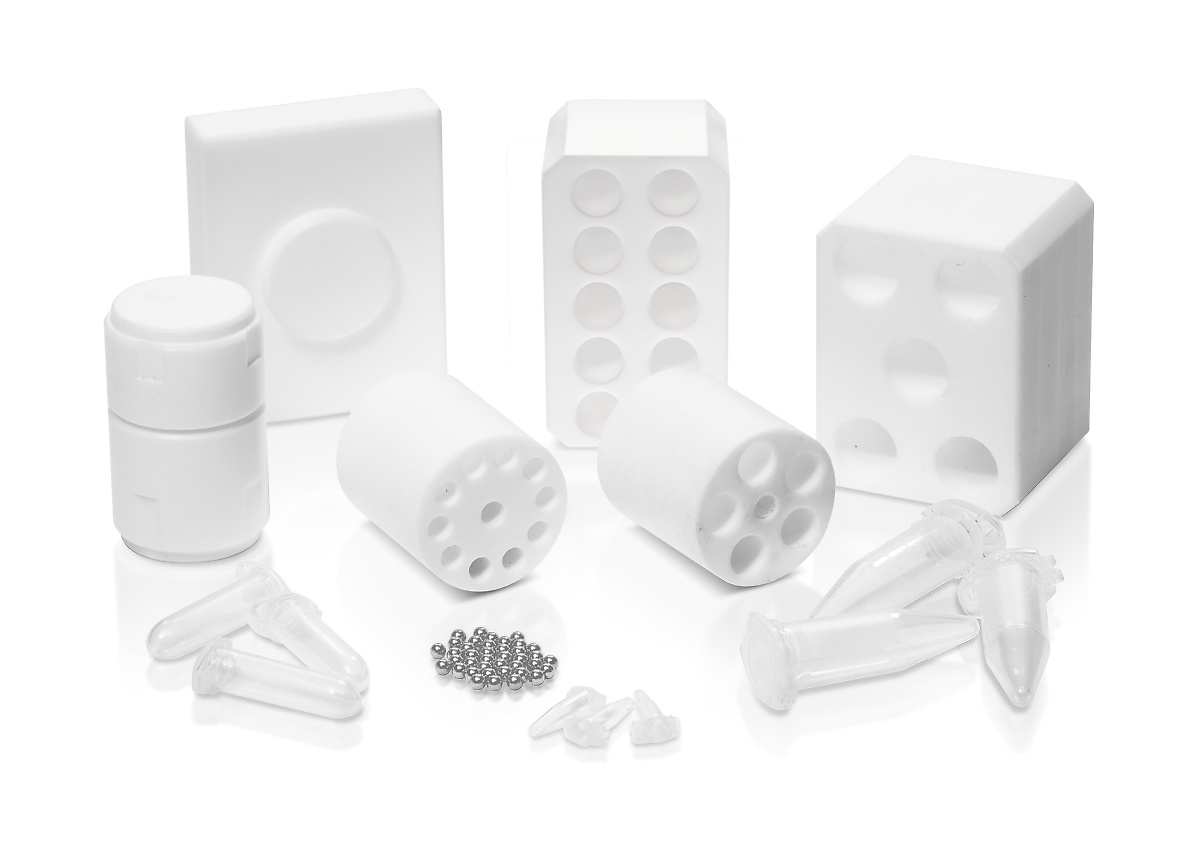

Мельница MM 400 может оснащаться адаптерами для установки одноразовых пробирок объёмом 0,5 / 1,5 / 2 / 5 мл. Для большего количества пробы, например, для экстракции белков, доступны адаптеры для конических пробирок для центрифугирования объёмом 50 мл и широкогорлые бутыли объёмом 30 мл.

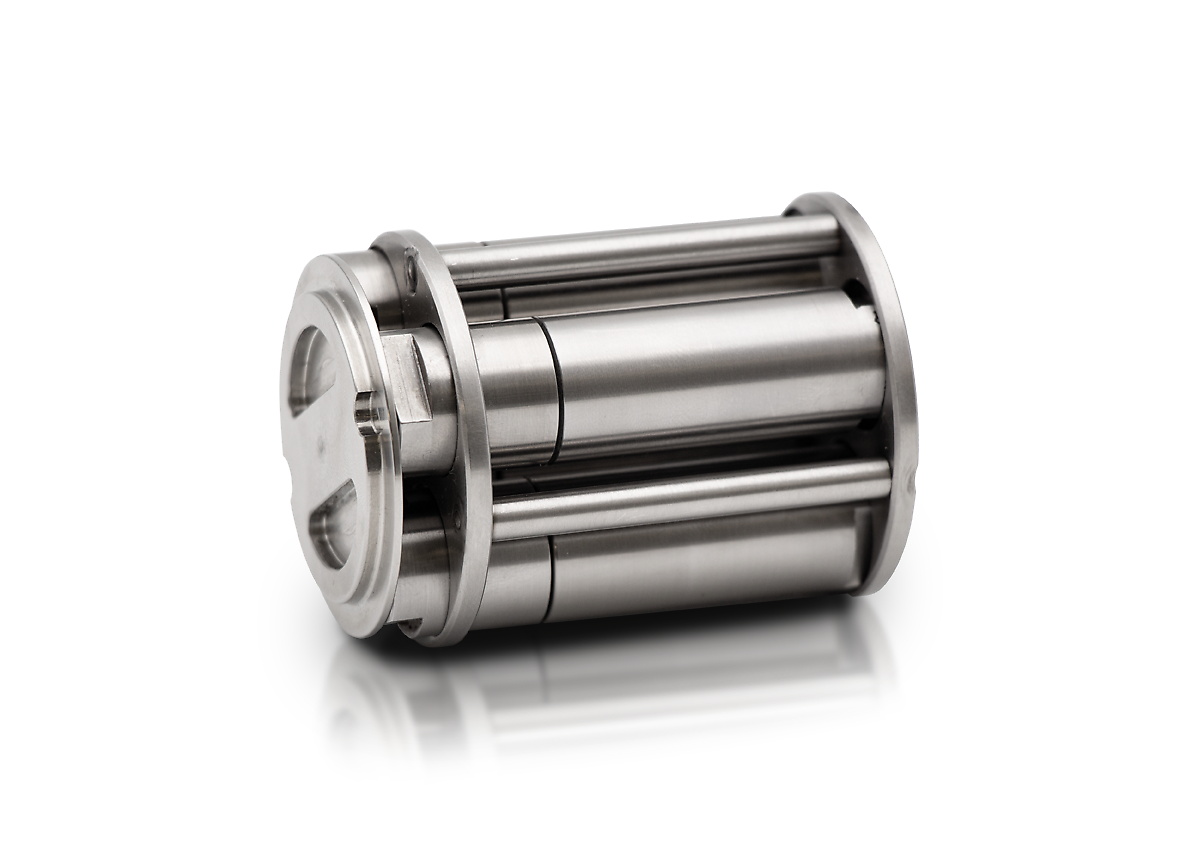

MM 400 может быть оснащена адаптерами для установки четырёх стаканов для измельчения объёмом 5 мл из нержавеющей стали, что позволяет одновременно измельчать до 8 образцов. Такая увеличенная пропускная способность особенно важна для механохимических задач.
1.5 или 2 мл
Безопасная фиксация
одноразовые пробирки
2 x 10 пробирки макс.
5 мл
безопасная фиксация
одноразовые пробирки
2 x 5 пробирки макс.
30 мл
одноразовые
широкогорлые бутыли
2 x 4 бутылей макс.
50 мл
одноразовые конические
центрифужные пробирки
2 x 4 пробирки макс.
Для получения наилучших результатов измельчения объём стакана должен соответствовать объёму измельчаемого образца. В идеале, размер мелющих шаров должен быть в 3 раза больше размера самой крупной частицы образца. В соответствии с этим эмпирическим правилом, количество мелющих шаров в зависимости от размера шаров и объёма стакана указано в таблице ниже. К примеру, для измельчения 20 мл с максимальным размером частиц 8 мм рекомендуется использовать размольный стакан объёмом 50 мл и 25 мм шары. Согласно таблице, потребуется один мелющий шар. В тоже время, для измельчения 20 мл образца с размером частиц до 5 мм возможно использовать 4 мелющих шара размером 15 мм.
| Размольный стакан номинальный объём |
Количество образца | Макс. размер образца | Рекомендуемая загрузка шарами (штук) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
| 1.5 ml | 0.2 - 0.5 ml | 1 mm | 1 - 2 | - | - | - | - | - | - |
| 5 ml | 0.5 - 2 ml | 2 mm | - | 1 - 2 | - | - | - | - | - |
| 10 ml | 2 – 4 ml | 4 mm | - | 5 - 7 | 1 - 2 | 1 - 2 | - | - | - |
| 25 ml | 4 – 10 ml | 6 mm | - | - | 5 - 6 | 2 - 4 | 1 - 2 | - | - |
| 35 ml | 6 – 15 ml | 6 mm | - | - | 6 - 9 | 4 - 6 | 2 - 3 | 1 | - |
| 50 ml | 8 – 20 ml | 8 mm | - | - | 12 - 14 | 6 - 8 | 3 - 4 | 1 | 1 |
В таблице приведены рекомендуемая загрузка (в штуках) мелющих шаров разного диаметра в зависимости от объёма размольного стакана, количества пробы и максимального размера исходного материала.
Вибрационные мельницы RETSCH - действительно многофункциональный инструмент для гомогенизации таких материалов, как корм для животных, кости, керамика, зерновые, химические продукты, уголь, кокс, лекарства, электронный лом, стекло, зерно, волосы, минералы, масличные семена, руды, бумага, растительные материалы, пластмассы, сточные воды. шлам, почва, солома, таблетки, текстиль, ткань, табак, отходы, древесина, шерсть и т. д.
30 мл образца
50 мл стакан из нержавеющей стали
1 x 25 мм шар из нержавеющей стали
2 мин при 30 Гц
30 мл клеточной суспензии
8 конических центрифужных пробирок по 50 мл (адаптер)
25 мл стеклянного бисера размером; 0,5-0,75 мм
30 с при 30 Гц
15 мл образца
50 мл стакан из нержавеющей стали
1 x 25 мм шар из нержавеющей стали
предварительное охлаждение в жидком азоте в течение 3 мин
4 x 2 мин при 30 Гц с промежуточным охлаждением
20 мл образца
50 мл стакан из нержавеющей стали
1 x 25 мм шар из нержавеющей стали
1 мин при 30 Гц
5 мл образца
10 мл стакан из оксида циркония
2 x 12 мм шары из оксида циркония
3 мин при 30 Гц
20 мл образца
50 мл стакан из нержавеющей стали
1 x 25 мм шар из нержавеющей стали
предварительное охлаждение жидким азотом в течение 3 мин
4 x 2 мин при 30 Гц с перерывами на охлаждение
3 г образца
стакан на 50 мл из нержавеющей стали
1 x 25 мм шар из нержавеющей стали
предварительное охлаждение жидким азотом в течение 2 мин
90 с при 30 Гц
10 мл образца
25 мл стакан из оксида циркония
2 x 15 мм шара из оксида циркония
2 мин при 30 Гц
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Применения | size reduction, mixing, homogenization, cell disruption, cryogenic grinding, mechanochemistry |
| Область применения | биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, пищевая промышленность, сельское хозяйство, стекло / керамика, строительные материалы, химия / пластмассы |
| Исходный материал | твёрдый, средней твёрдости, мягкий, хрупкий, эластичный, волокнистый |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | <= 8 мм |
| Конечная тонкость* | ~ 5 мкм |
| Размер загрузки / полезный объем* | max. 2 x 20 ml |
| Количество размольных мест | 2 |
| Vibrational frequency | 3 - 30 Hz (180 - 1800 min-1) |
| Обычное время измельчения | 30 с - 2 мин |
| Max. grindig time | 99 ч |
| Сухое измельчение | да |
| Мокрое измельчение | да |
| Криогенное измельчение | да |
| Разрушение клеток в пробирках | да, до 20 x 2,0 мл |
| Самоцентрирующее зажимное устройство | да |
| Тип размольных стаканов | с винтовой резьбой |
| Материал размольной гарнитуры | закаленная сталь, нержавеющая сталь, карбид вольфрама, агат, Оксид циркония, Политетрафторэтилен, PMMA |
| Размеры размольных стаканов | 1,5 мл / 5 мл / 10 мл / 25 мл / 35 мл / 50 мл |
| Установка времени измельчения | цифровая, 10 с - 8 ч |
| Количество программ в памяти прибора | 12 |
| Сохраняемые программы циклов | 6 |
| Электропитание | 100-240 В, 50/60 Гц |
| Тип электросети | 1-фазная |
| Степень защиты | IP 30 |
| Потребляемая мощность | 165W |
| Ш х В х Г в закрытом виде | 385 x 350 x 470 mm |
| Вес нетто | ~ 27,5 kg |
| Стандарты | CE |
Размольные стаканы MM 400 осуществляют радиальные колебания в горизонтальной плоскости. Благодаря инерции движения размольные шары совершают удары с высокой кинетической энергией по веществу в закругленных концах размольных стаканов и измельчают его. Совместное движение размольных стаканов и шаров приводит к интенсивному перемешиванию пробы. Степень перемешивания может быть дополнительно увеличена при помощи большего количества шаров меньшего диаметра. Так при использовании мелких шаров (например, стеклянного бисера) возможно разрушение биологических клеток.
