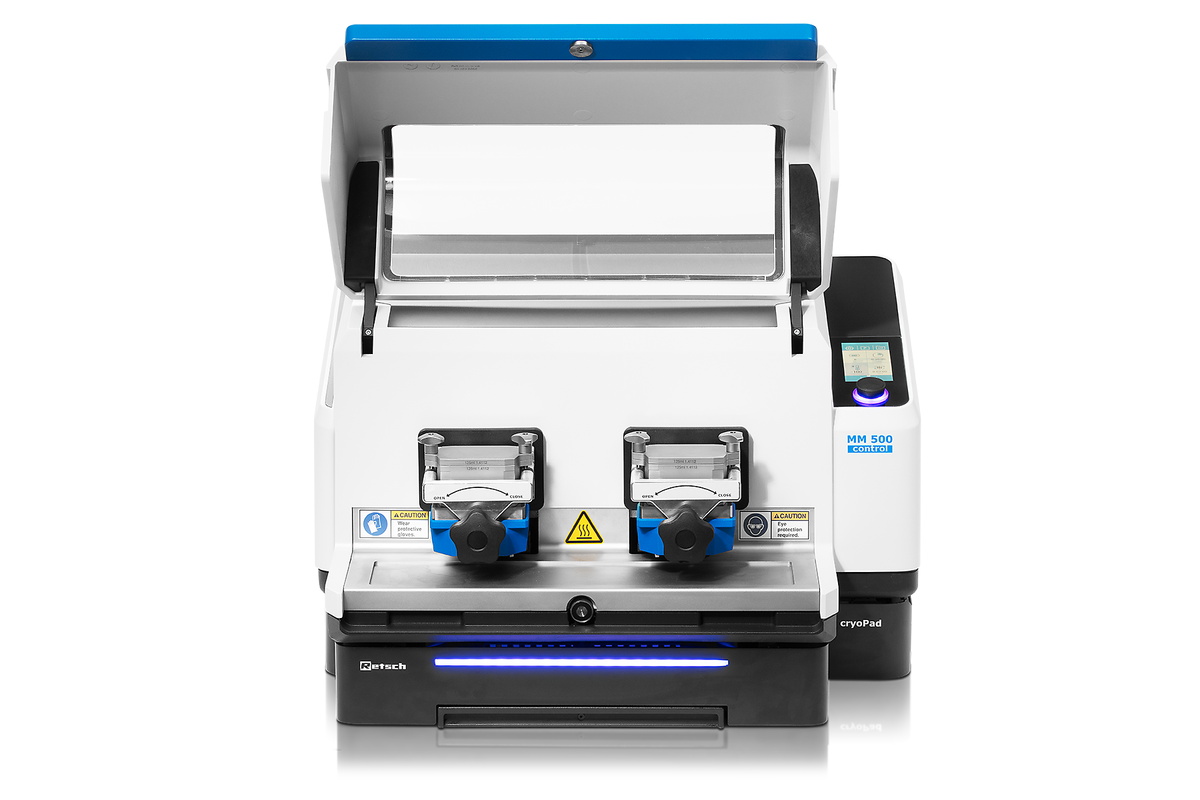

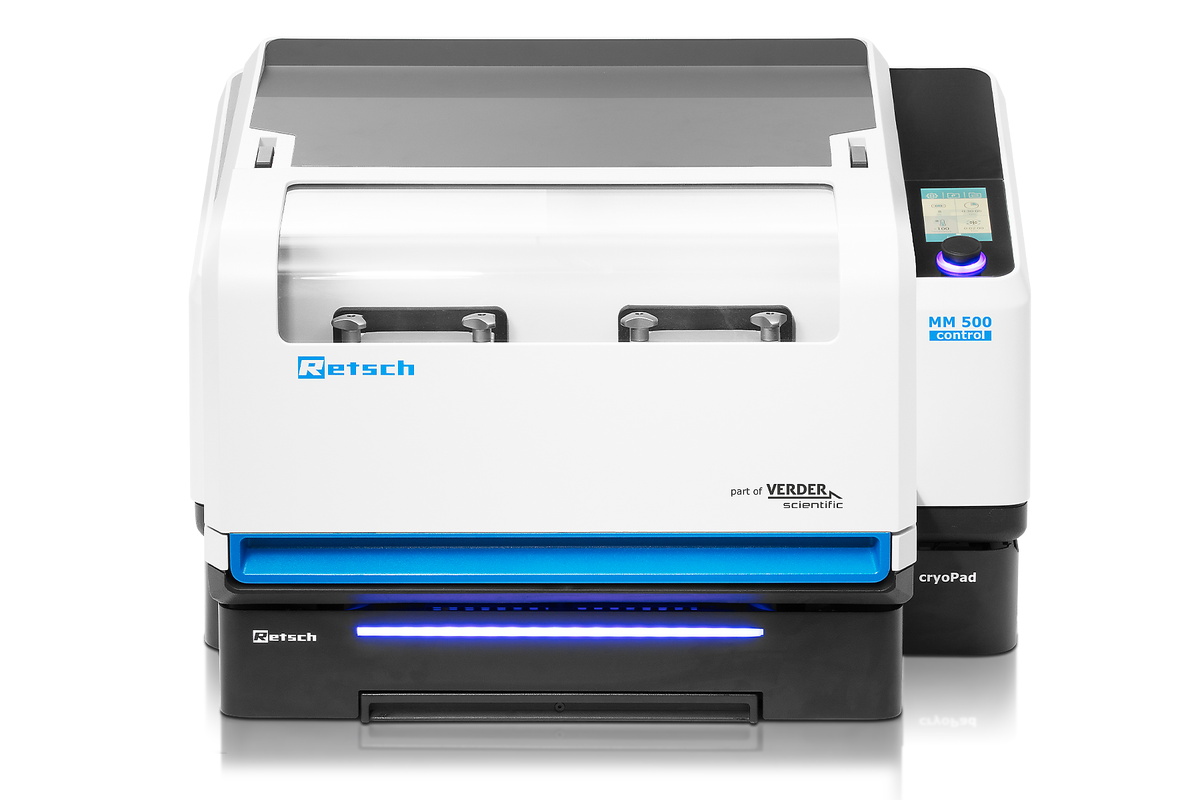

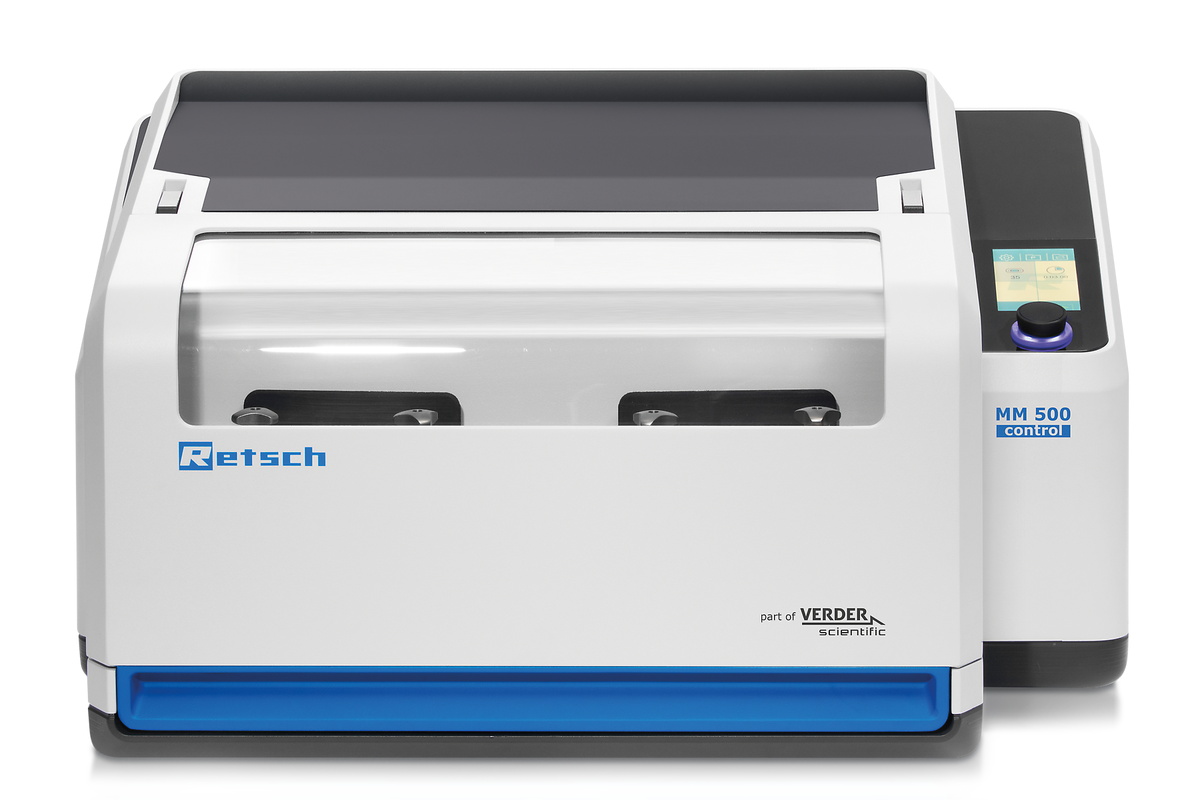

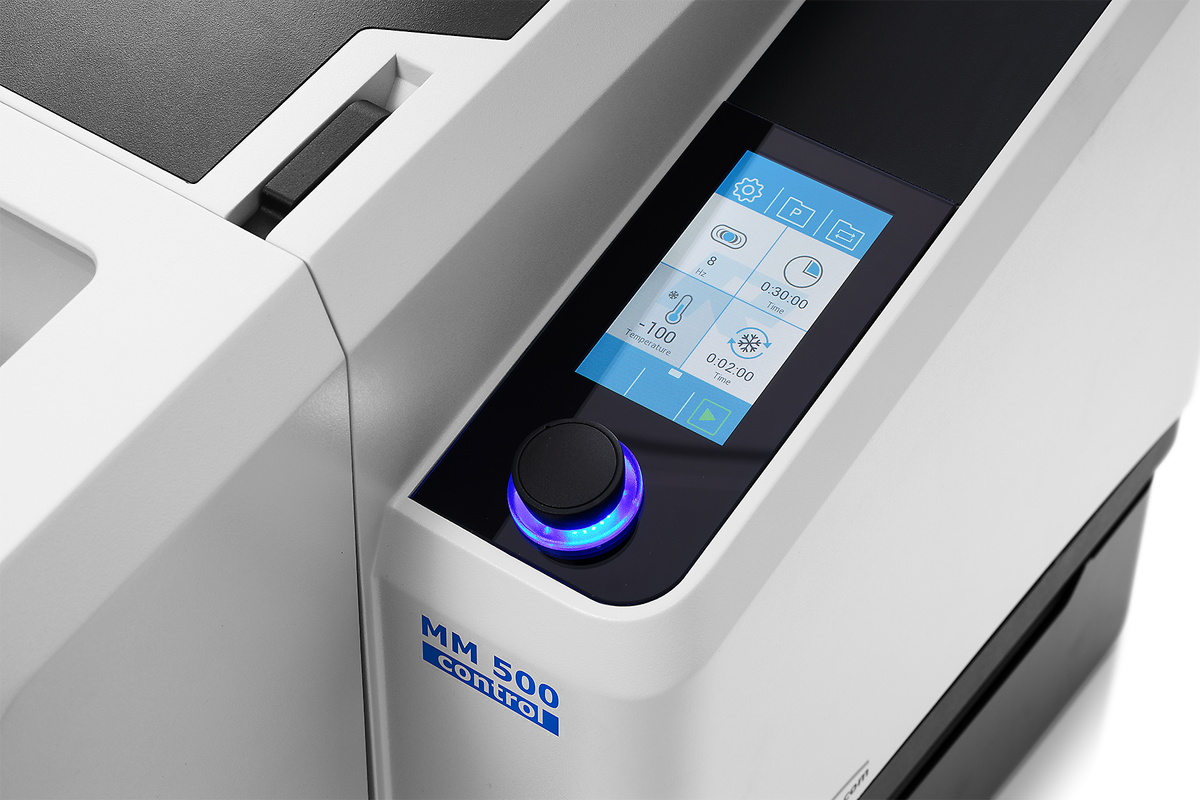

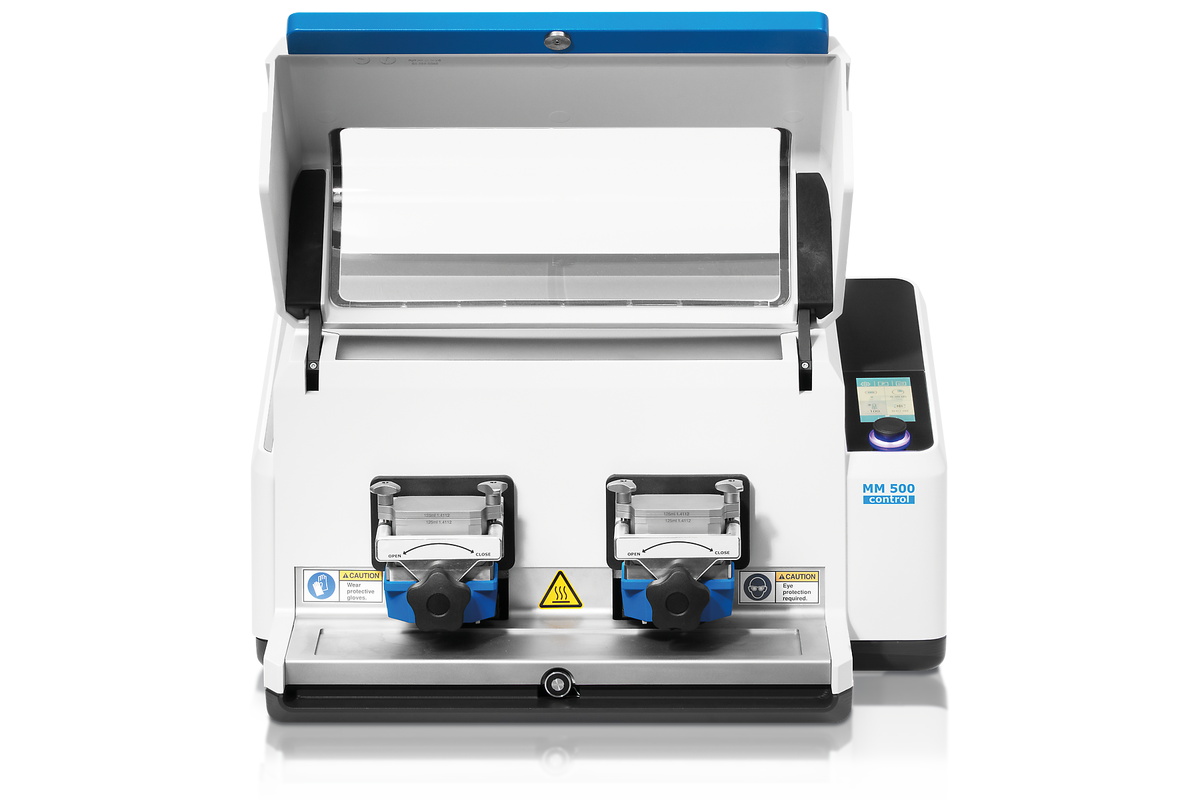

MM 500 control - это высокоэнергетическая лабораторная шаровая мельница, которая может использоваться для сухого, мокрого и криогенного измельчения с частотой до 30 Гц. Это первая на рынке мельница, которая позволяет отслеживать и контролировать температуру процесса измельчения.
Диапазон рабочих температур от -100 до 100 °C. Для обеспечения максимальной гибкости применения мельница может работать с различными теплоносителями, что позволяет использовать различные устройства для охлаждения или нагрева. Если для охлаждения выбран жидкий азот, мельница должна быть оснащена дополнительным устройством расширения cryoPad. Инновационная технология cryoPad позволяет выбирать и контролировать определенную температуру охлаждения в диапазоне от - 100 до 0 °C для процесса измельчения.

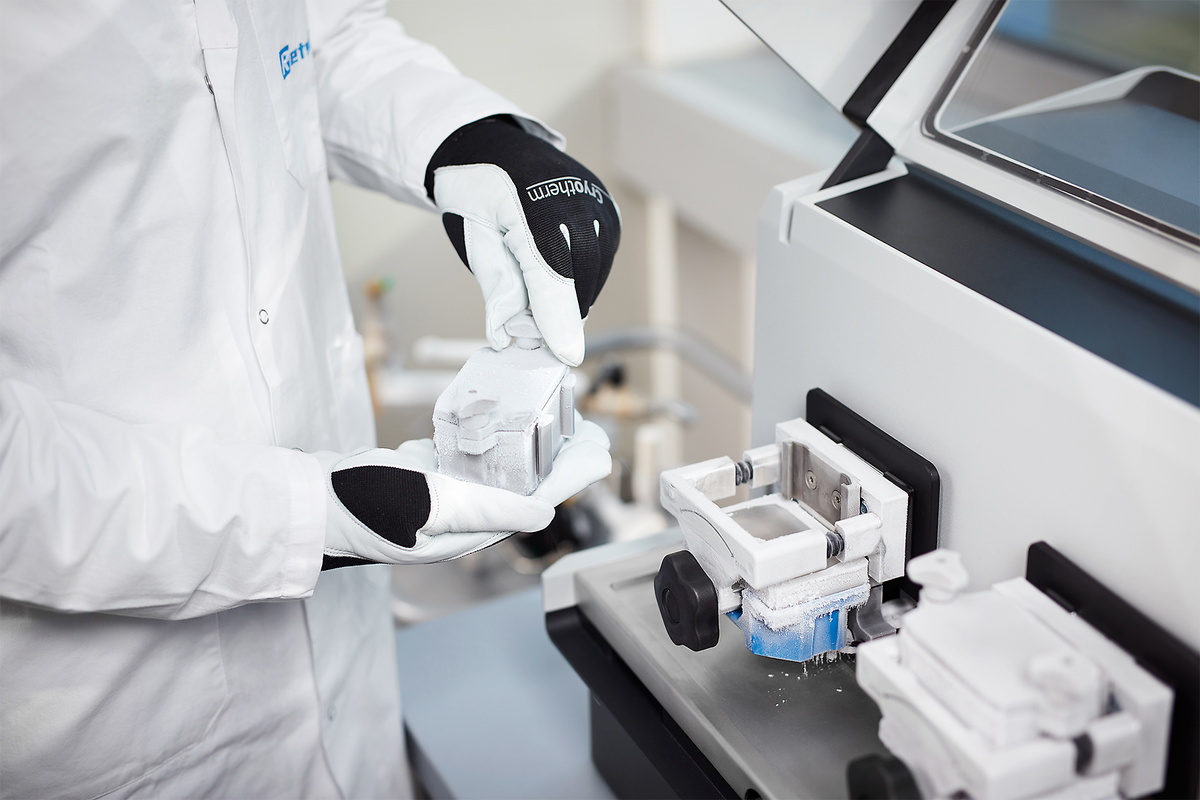

Охлаждение и нагрев материала образца осуществляется с помощью запатентованной концепции термических пластин, что делает охлаждение образца, например, с помощью открытых ванн с жидким азотом или сухим льдом, неактуальным. Для охлаждения или нагрева размольные стаканы банки просто помещаются на термопластины. Когда стаканы соприкасаются с термопластинами, осуществляется эффективный теплообмен. Запатентованная герметичная конструкция позволяет эксплуатировать мельницу с различными теплоносителями, обеспечивая гибкое и безопасное регулирование температуры и требуя минимальных усилий со стороны оператора. В зависимости от созданной рабочей установки температура термопластин может быть установлена в диапазоне от -100°C до +100°C.
Чтобы контролировать температуру процесса измельчения, мельница должна быть подключена к внешнему устройству нагрева/охлаждения. Существует два варианта:
1. Регулирование температуры с помощью жидкого азота

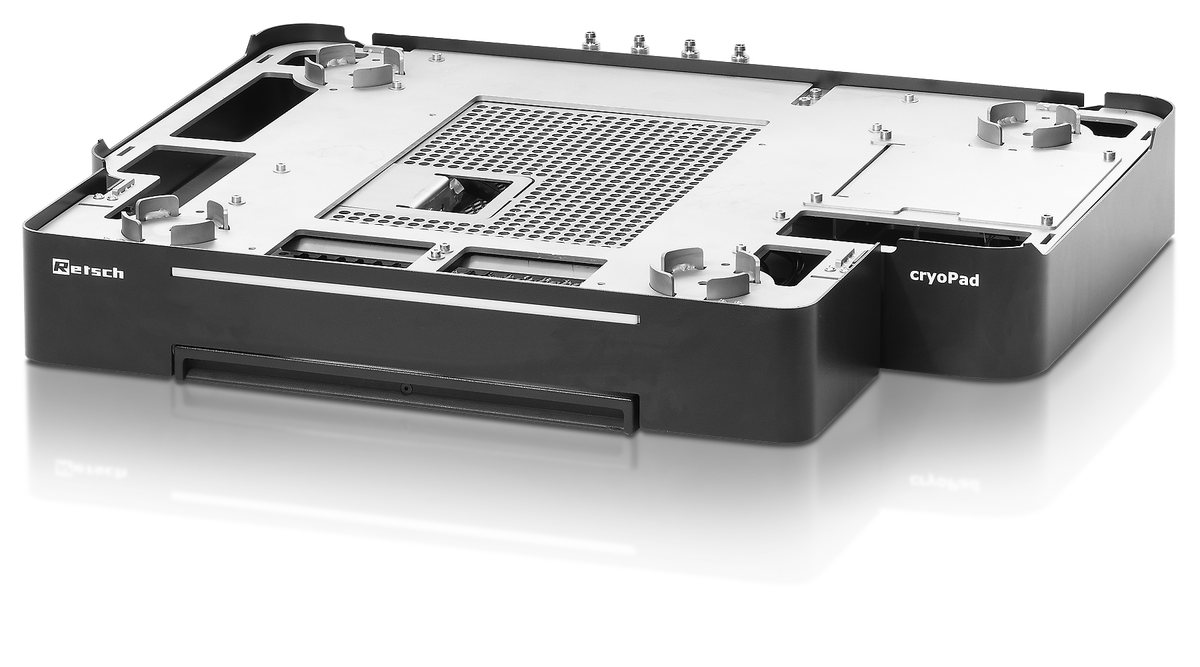

Мельница работает с жидким азотом и подключена к резервуару. В этой установке мельница должна быть расширена с помощью опционального устройства cryoPad. Запатентованная система PID устройства cryoPad управляет потоком жидкого азота и, соответственно, температурой термопластин. С помощью этой системы можно выбрать и поддерживать температуру термопластин на определенном уровне. Желаемая температура регулируется с помощью сенсорного дисплея и может быть выбрана в диапазоне от - 100 до 0 °C с шагом 10.

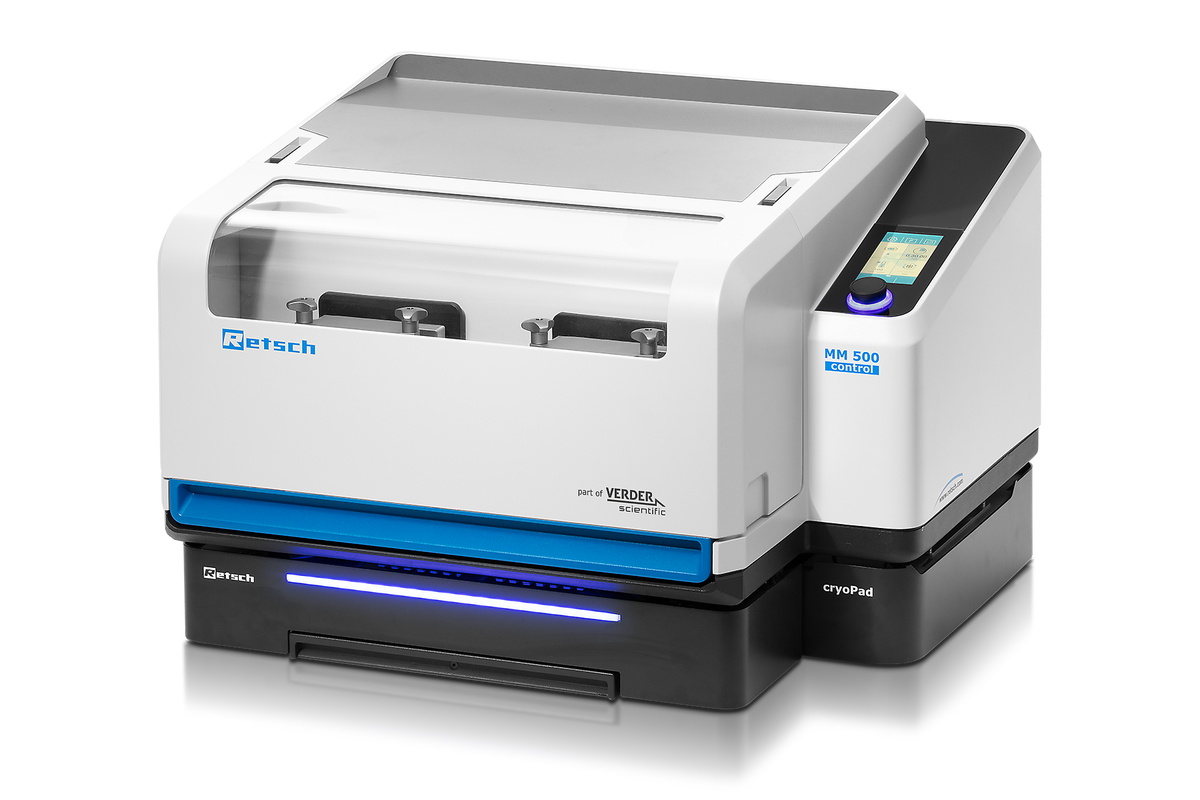

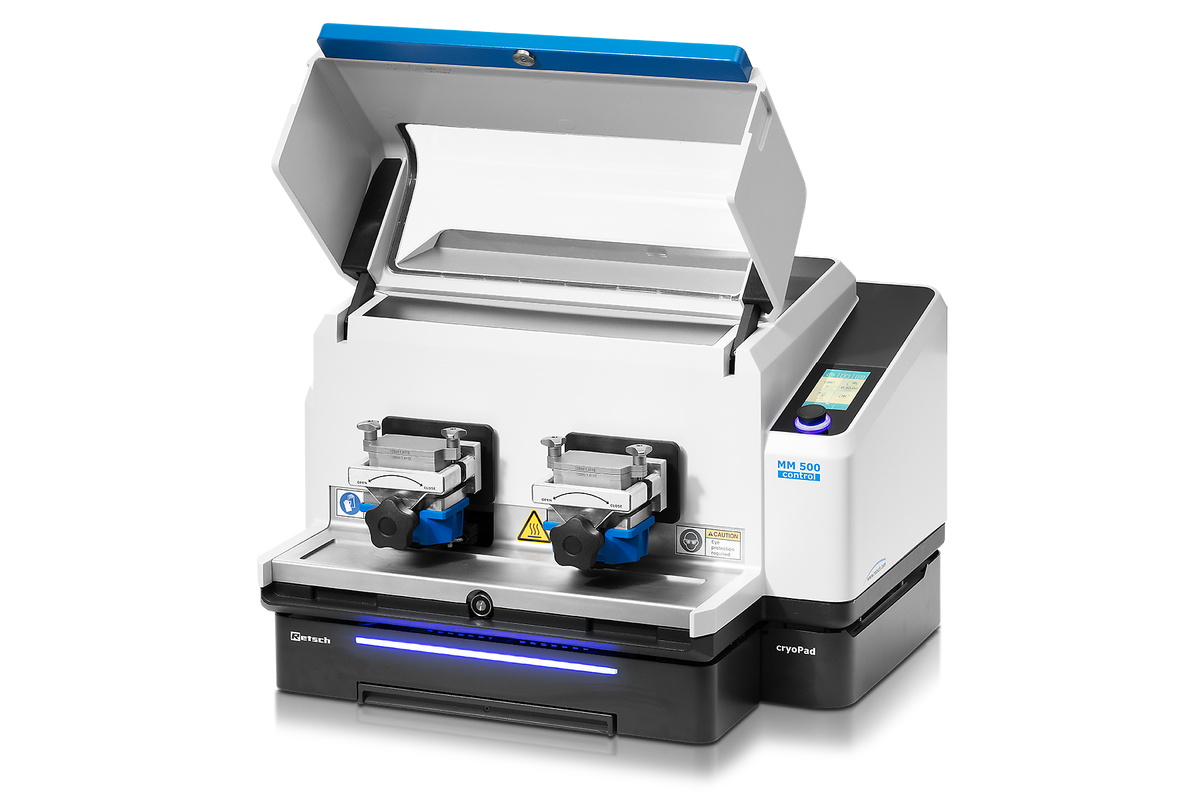

Установка 1: Дополнительное устройство cryoPad и резервуар для работы с жидким азотом.
2. Охлаждение или нагрев с помощью жидкого теплоносителя

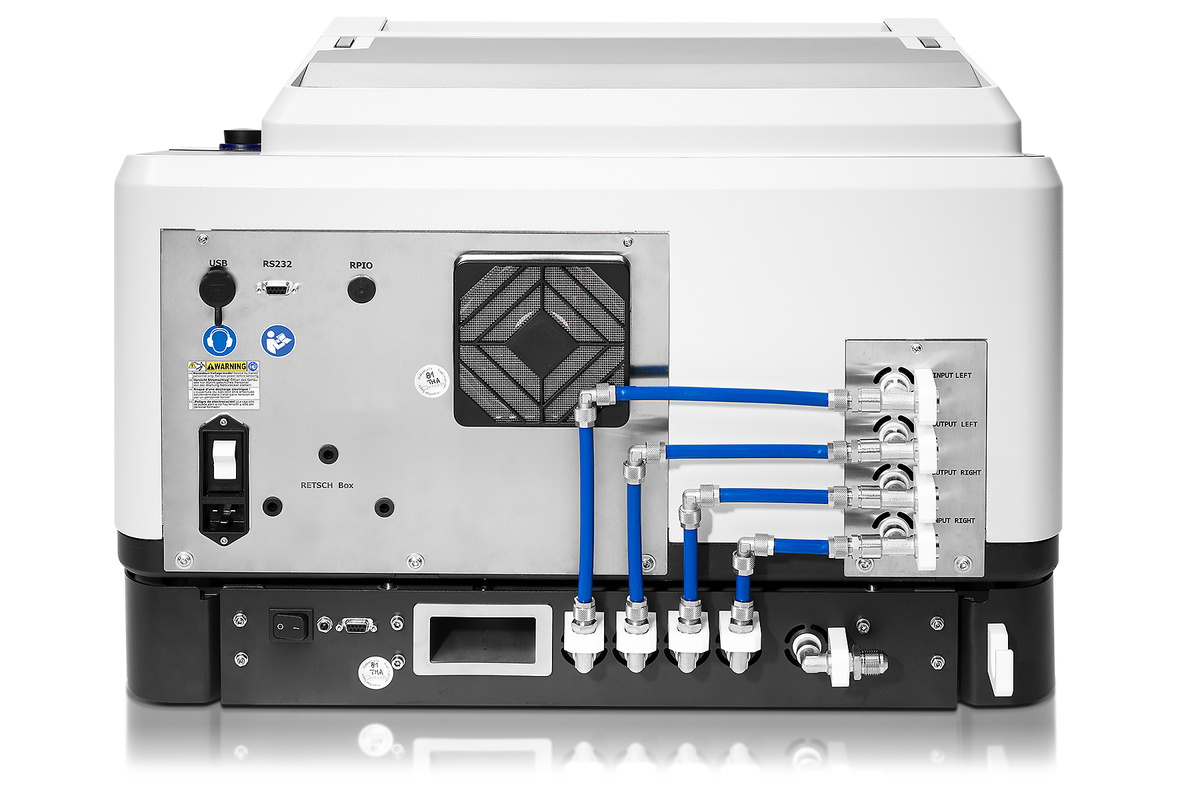

При такой установке мельница может быть подключена либо к криостату, либо к охладителю, либо к водопроводному крану. Внешнее устройство регулирует соответствующий теплоноситель до определенной температуры, а теплоноситель передает эту температуру термическим пластинам. Поскольку в процессе измельчения внутри стакана также может выделяться значительное количество тепла, температурой термопластин можно управлять. В итоге, фактическая температура тепловых пластин зависит как от температуры теплоносителя, так и от параметров помола, таких как частота, время, объем стакана, размер измельчающих шаров. Для максимального контроля фактическая температура тепловых пластин постоянно отслеживается на сенсорном дисплее.
Установка 2: Работа с внешним устройством нагрева и охлаждения, например, водопроводным краном, охладителем или термостатом.
Регулировка температуры MM 500 control специально разработана для измельчения чувствительных к температуре проб. Охлаждение или нагрев используются для различных целей.
Для решения некоторых прикладных задач требуется нагрев материала во время измельчения. Пимерами таких задач являются:
Необходимые температуры и режим работы зависят от конкретного применения.
Некоторые компоненты изменяются, разрушаются или испаряются, если материал образца нагревается слишком сильно. При превышении определенных температурных уровней структура, например, белков, фармацевтических веществ или пищевых ингредиентов может существенно измениться.
Благодаря поддержанию умеренной температуры на протяжении всего процесса измельчения чувствительные к температуре вещества сохраняются в исходном состоянии для последующего анализа.
Измельчение кофейных зерен при низких температурах для анализа натуральных веществ.
Температура ниже 0°C подходит для охрупчивания и гомогенизации, например, вязких или липких продуктов. Если требуется измельчение без намола тяжелых металлов, можно использовать стаканы из оксида циркония или карбида вольфрама.
При охлаждении до -100°C можно также успешно охрупчивать некоторые полимеры.
Быстрое измельчение черного флюрокарбонового каучука (FKM) путем охрупчивания образца в двух стаканах по 125 мл при температуре -100°C.
При использовании охладителя мощное мокрое измельчение можно проводить при частоте 30 Гц и температуре ниже комнатной без перерывов на охлаждение.

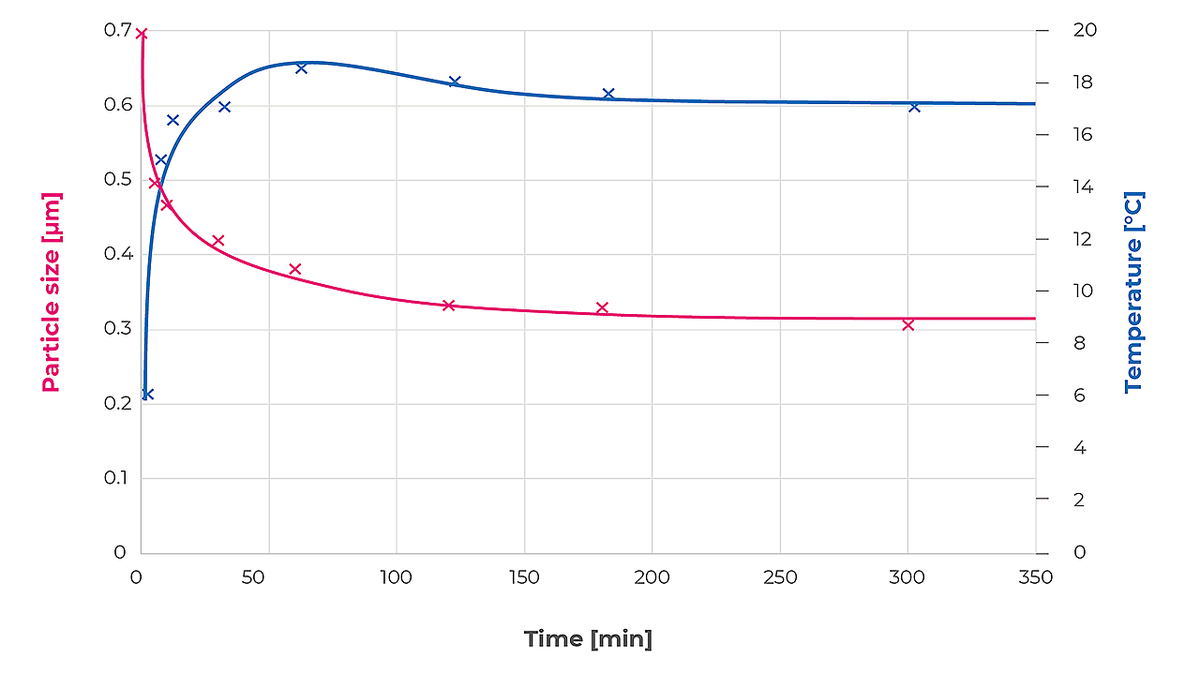

Размер частиц и развитие температуры для оксида титана в процессе мокрого измельчения на частоте 30 Гц в двух стаканах объемом 125мл
Охлаждение образца в течение всего механохимического процесса позволяет предотвратить образование нежелательных производных. Также возможно применение некоторого нагрева, например, для инициирования химических реакций и увеличения выхода продукта.

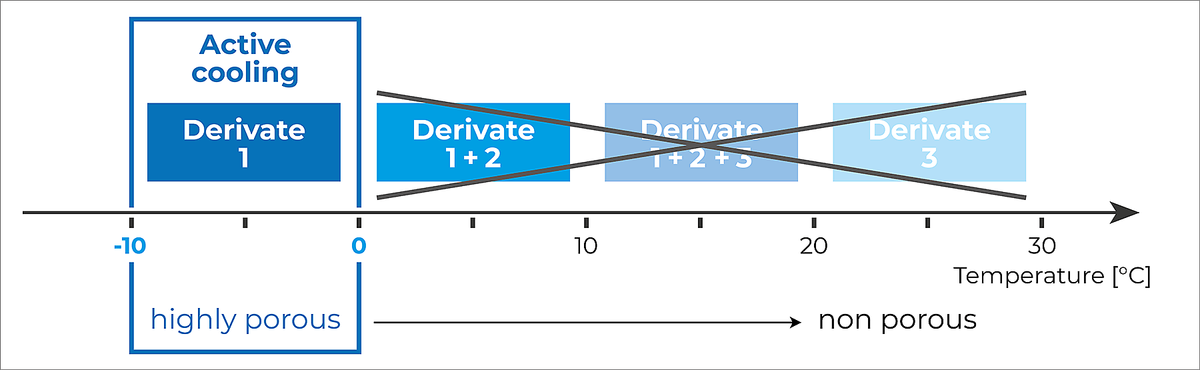

При поддержании температуры ниже 0 °C образование непористых цеолитических имидазолатных каркасов (ZIF-8) подавляется.
By increasing the temperature during synthesis, the yield of a metal organic compound can be increased. © Stuart James, Queens University Belfast.

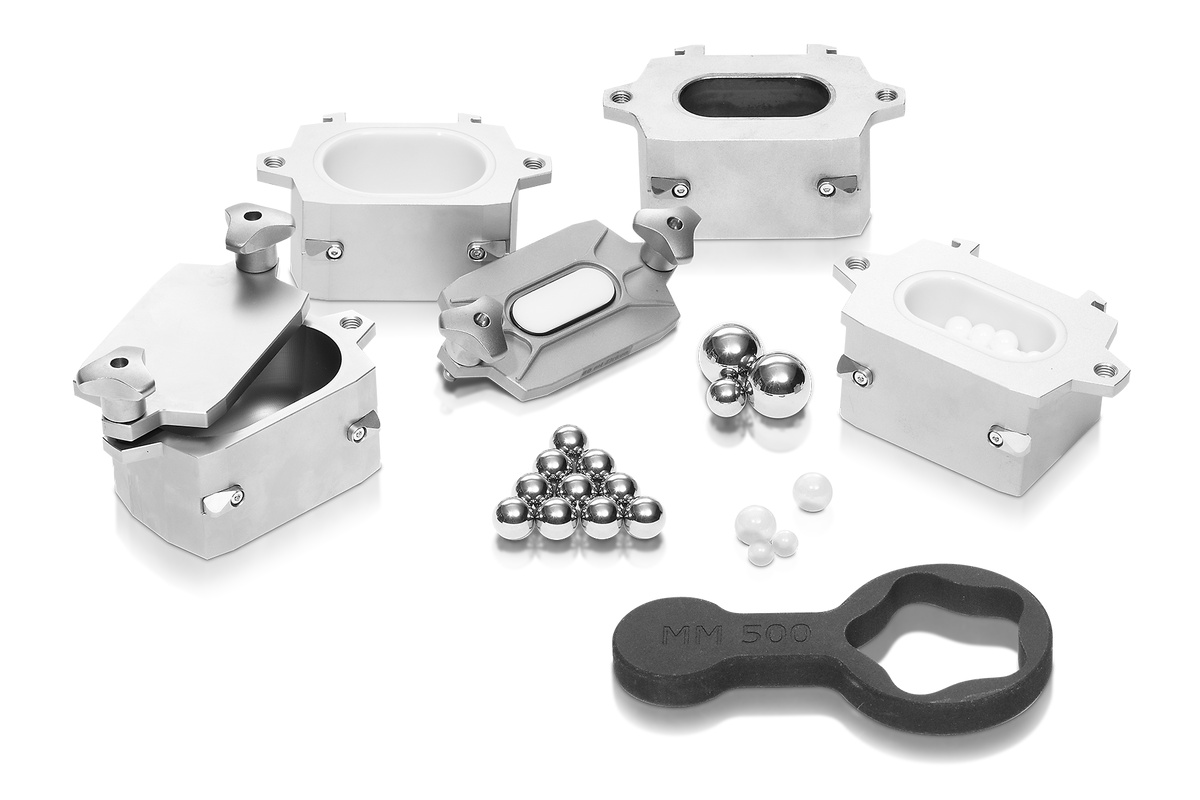

Предлагаются размольные стаканы объемом 50, 80 и 125 мл из таких материалов, как нержавеющая сталь, карбид вольфрама и оксид циркония, предотвращающие перекрестное загрязнение образца. Возможно измельчение без намола тяжелых металлов, в том числе при низких температурах.

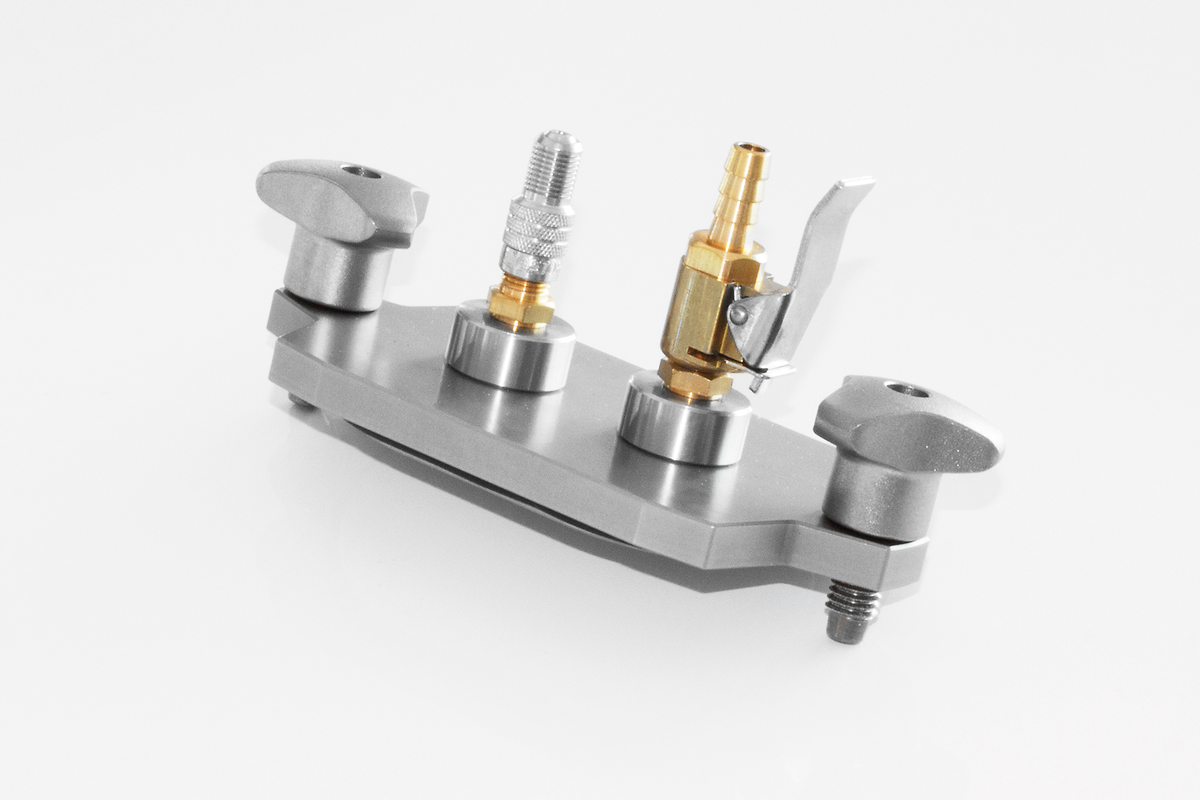

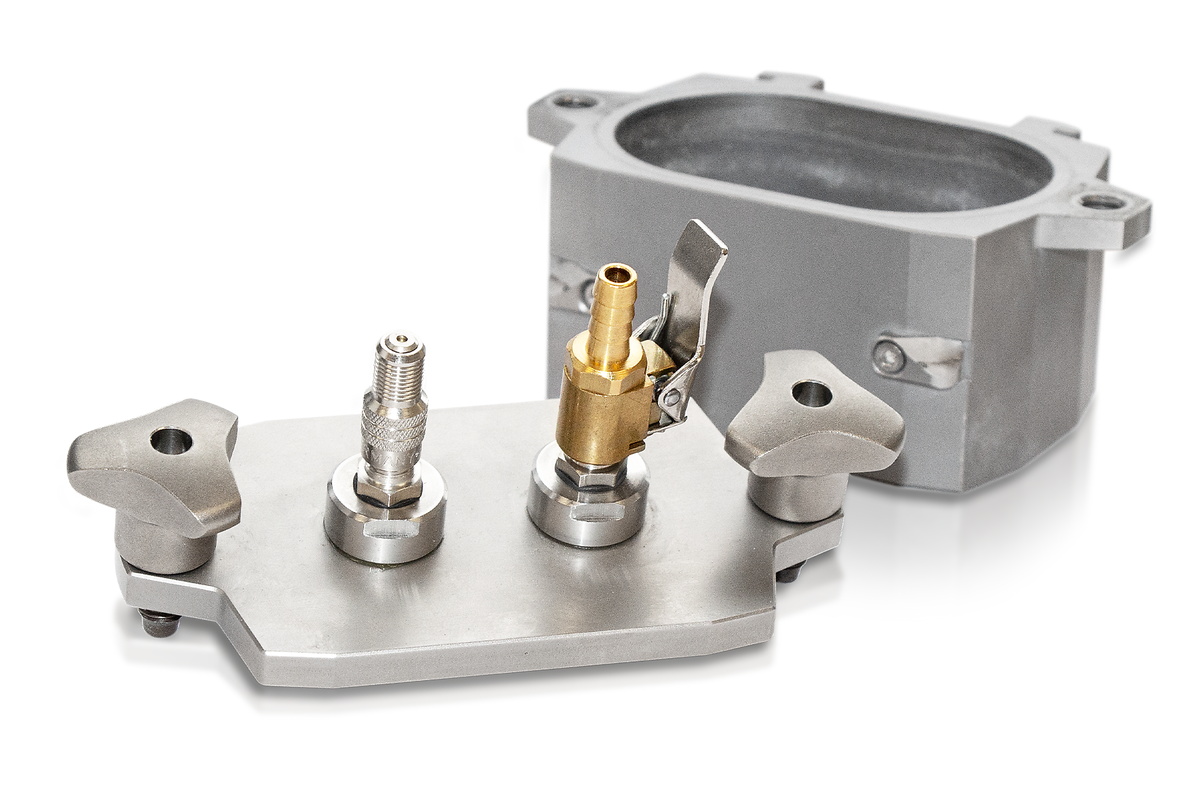

Компания RETSCH предлагает специальную аэрационную крышку для размольного стакана, позволяющую выполнять измельчение в регулируемой газовой среде.
The GrindControl measures temperature and pressure inside the jar. The system includes a sensor and transmission unit as well as an analysis software.
Simultaneous processing of several small samples is possible with the multi-cavity jars and an adapter for reaction vials. This is a typical requirement, for example, for pharmaceutical, chemical and biochemical applications. The small cavity jars provide new opportunities for mechanochemical research activities involving small amounts of chemicals.
The cavities in the jars have an oval shape which ensures effective mixing. The pouring aids allow for safe sample handling. The multi-cavity jars are made of stainless steel, thus providing effective heat transfer to or from the sample.
The adapter accommodates up to 18 disposable reaction vials of 1.5 or 2.0 ml (e.g. Eppendorf vials) or nine 2.0 ml steel tubes. With its two grinding stations, the MM 500 control mixer mill can now process up to 36 samples in one working run. 2.0 ml steel tubes should be used if samples need to be frozen or heated, as polymeric reaction vessels cannot withstand mechanical load at extreme temperatures. The adapter is made of aluminum so that heat is efficiently transferred to and from the reaction tubes.
Multi-cavity jars of 4 x 10 ml and 2 x 25 ml, made of stainless steel, incl. PTFE pouring aids.
Adapter for 18 x 2 ml safe-lock reaction vials or 9 x 2 ml steel tubes, made of aluminum
Поскольку мельница MM 500 control может использоваться как с охлаждением, так и без него, она имеет широкий спектр применения. Она может использоваться, например, для гомогенизации отходов, почвы, химических продуктов, таблеток с покрытием, лекарств, руд, зерна, тканей, стекла, волос, керамики, костей, пластмасс, сплавов, минералов, семян масличных культур, растений, осадков сточных вод, таблеток, текстиля, шерсти и т.д.
изюм
таблетки с покрытием
полистирол
почва
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
| Применения | механохимия, механическое легирование, измельчение, перемешивание, гомогенизация, криогенное измельчение |
| Область применения | биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, пищевая промышленность, сельское хозяйство, стекло / керамика, строительные материалы, химия / пластмассы |
| Исходный материал | твёрдый, средней твёрдости, мягкий, хрупкий, эластичный, волокнистый |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | <= 10 мм |
| Конечная тонкость* | ~ 0,1 мкм |
| Размер загрузки / полезный объем* | макс. 2 x 45 мл |
| Объем размольной камеры | макс. 2 x 125 мл |
| Количество размольных мест | 2 |
| Vibrational frequency | 3 - 30 Hz (180 -1800 min-1) |
| Установка заданного значения температуры | цифровая, 0 ... -100 °C (только с устройством cryoPad) |
| Установка времени охлаждения образца | цифровая, 0 ... 60 мин (только с устройством cryoPad) |
| Установка времени измельчения | цифровая, 10 с - 8 ч |
| Максимальная общая длительность измельчения | 99 ч |
| Количество программ в памяти прибора | 12 |
| Количество циклов программ в памяти прибора | 4 (до 99 повторов в каждом) |
| Обычное время измельчения | 30 с - 2 мин |
| Сухое измельчение | да |
| Мокрое измельчение | да |
| Криогенное измельчение | да |
| Тип размольных стаканов | screw-lock jar with integrated safety closure devices, multi cavity jar, adapter for safe-lock reaction vials |
| Материал размольной гарнитуры | закаленная сталь, нержавеющая сталь, карбид вольфрама, оксид циркония |
| Размеры размольных стаканов | 10 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Электропитание | 100-120 V, 50/60 Hz; 200-230 V, 50/60Hz |
| Тип электросети | 1-фазная |
| Степень защиты | IP 30 |
| Потребляемая мощность | 750 Вт |
| Ш х В х Г в закрытом виде | 690 x 375 x 585 мм |
| Ш x В x Г с закрытой крышкой и устройством cryoPad | 690 x 485 x 585 мм |
| Вес нетто | ~ 63 кг |
| Стандарты | CE |
| Размер соединительной резьбы устройства ввода | G 1/4"(внутренняя резьба) |
| Размер соединительной резьбы набора трубок | G 3/8" (внешняя резьба) |
| Допустимое рабочее давление охлаждающего устройства (предоставляется заказчиком) | 0 ... 5 bar |
| типичный диапазон давления агрегата непрерывного охлаждения, например криостата | 1 ... 2 bar |
| допустимый диапазон давления подачи LN2 | 1.2 ...1.4 bar |
| Допустимые жидкости | вода, водно-гликолевая смесь, термомасло, жидкий азот |
| Термические прикладные задачи | охрупчивание, охлаждение, нагрев, контроль температуры |
| температурный диапазон жидкостей | +100 °C ... -196 °C |
| температурный диапазон охлаждающих пластин | +100 °C ... -100 °C |
| Применения | криогенное измельчение с использованием жидкого азота |
| Интерфейс | RS-232 (MM 500 control) |
| Соединение для подключения | через прилагаемый соединительный кабель |
| Электропитание | через внешний источник питания |
| Электропитание (вход внешнего источника питания) | 100-230V, 50/60 Hz |
| Классификация внешнего электропитания | Medical grade isolation level |
| Электропитание (для cryoPad) | 24 V, 1 A |
| Дополнительные приспособления | LN2 Autofill 150L, LN2 Autofill 50L |
| Светодиодный индикатор состояния | да |
| Ш х В х Д | 670 x 110 x 590 mm |
| Вес нетто | ~ 26 кг |
| Стандарты | CE |
| Размер резьбы входного соединения | G 1/4"(внутренняя резьба) |
| Размер соединительной резьбы переходника трубки из нержавеющей стали | UNF 3/4" |
| допустимый диапазон давления подачи LN2 | 1.2 ...1.4 bar |
| Допустимые жидкости | Жидкий азот |
| Выбросы | Испаряющийся азот, конденсат |
| Соединение | через прилагаемый набор трубок |
| Выпуск | через прилагаемый выпускной адаптер и алюминиевую гофрированную трубку |
| температурный диапазон жидкостей | -196 °C |
| алгоритм температурного контроля | ПИД-контроль температуры |
| Установка заданного значения температуры | digital, 0 ... -100 °C |
| Установка времени охлаждения образца | digital, 0 ... 60 min |
Мелющие шары в MM 500 control совершают радиальные колебания в горизонтальной плоскости. Инерция мелющих шаров приводит к тому, что они с высокой энергией ударяются о материал образца на закругленных концах мелющих стаканов и измельчают его. Высокоэнергетический помол возможен при работе на высоких частотах до 30 Гц. Движение размольных стаканов в сочетании с движением шаров вызывает еще большее измельчение за счет трения и дополнительно приводит к эффективному перемешиванию образца. Степень перемешивания может быть увеличена еще больше за счет использования нескольких шаров меньшего размера.
