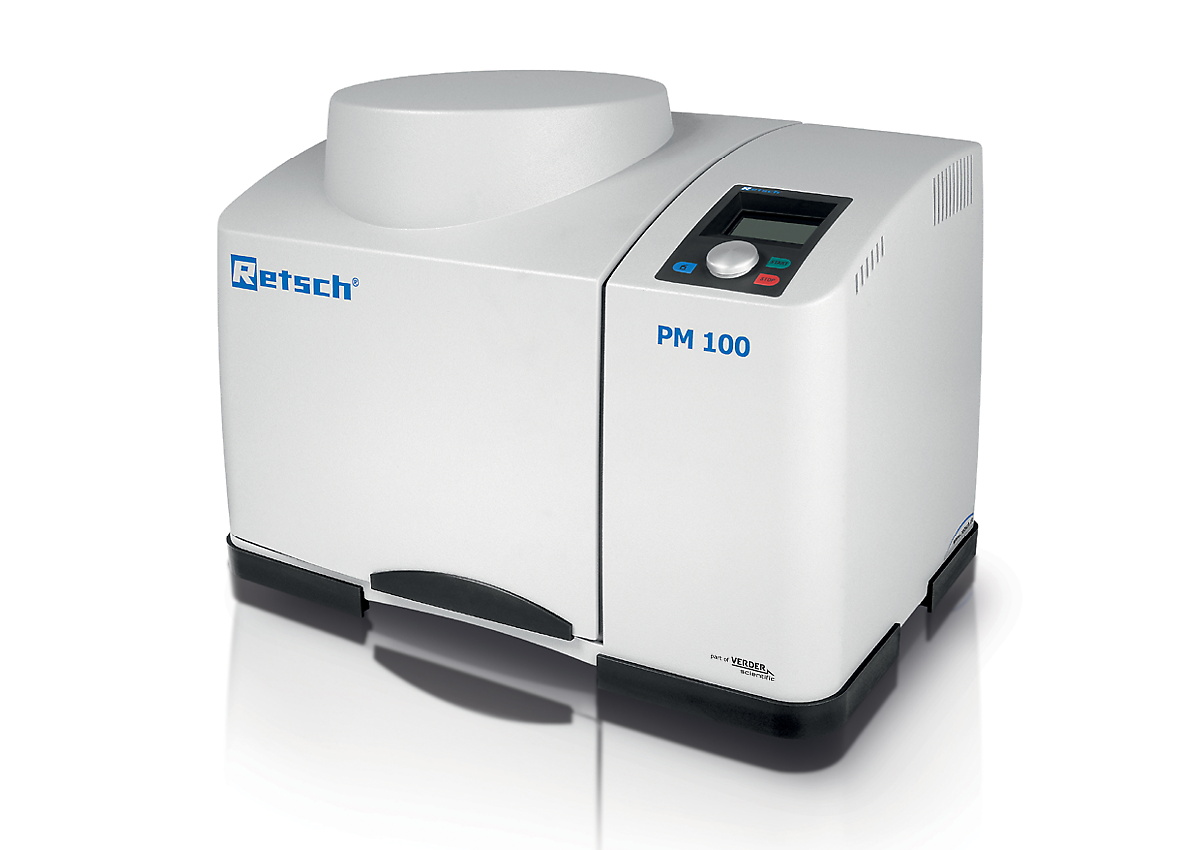

Планетарная шаровая мельница PM 100 - это мощная настольная модель с одной размольной станцией и простым в использовании противовесом, компенсирующим массу до 8 кг. Она позволяет измельчать до 220 мл образца за один раз.
Чрезвычайно высокие центробежные силы, действующие в планетарных шаровых мельницах, приводят к очень большой энергии и короткому времени измельчения.
Мельницу PM 100 можно встретить практически во всех отраслях промышленности, где к процессу контроля качества предъявлены самые высокие требования к чистоте, скорости, тонкости и воспроизводимости.
Мельница идеально подходит для таких исследовательских задач, как механохимия (механосинтез, механическое легирование и механокатализ) или сверхтонкое коллоидное измельчение в нанометровом диапазоне, а также для рутинных задач, таких как смешивание и гомогенизация мягких, твёрдых, хрупких или волокнистых материалов.
"This is a very high-performing instrument used for the preparation of nanomaterials including new crystalline phases of perovskite materials. We have used it extensively for making semiconductor and perovskite nanoparticles, quantum dots, etc. It is a very rugged and user-friendly instrument and we have been using it over a decade without much trouble. Its a highly recommended instrument for material research. "
Pravat Giri
Indian Institute of Technology Guwahati
"Я использую шаровую мельницу Retsch PM100 для разработки новых материалов для хранения водорода. Данная мельница отлично подходит для получения необходимых материалов."
Chhagan Lal
University of Rajasthan
"Мельницу действительно легко и безопасно эксплуатировать, а также легко чистить, она была отличным помощником в моих исследованиях для диссертации. Я очень рекомендую данную мельницу. "
Jenifer Sauzameda
Dermabon
"Это очень эффективная шаровая мельница. Я как академик и активный научный сотрудник всегда выбираю лучшее оборудование для своих исследований и мельница PM 100 - лучший этому пример. "
Erkul Karacaoglu
Karamanoglu Mehmetbey University
"Absolutely good to use and easy to handle, long lasting compared to other brands. Highly recommended for regular users."
Md Shalauddin
University of Malaya
"It is a versatile instrument that cuts the grinding time by orders of magnitude."
Dragos Zaharescu
University of California, Davis
Benefit from particularly ergonomic handling while achieving the same finenesses down to the nanometer range.

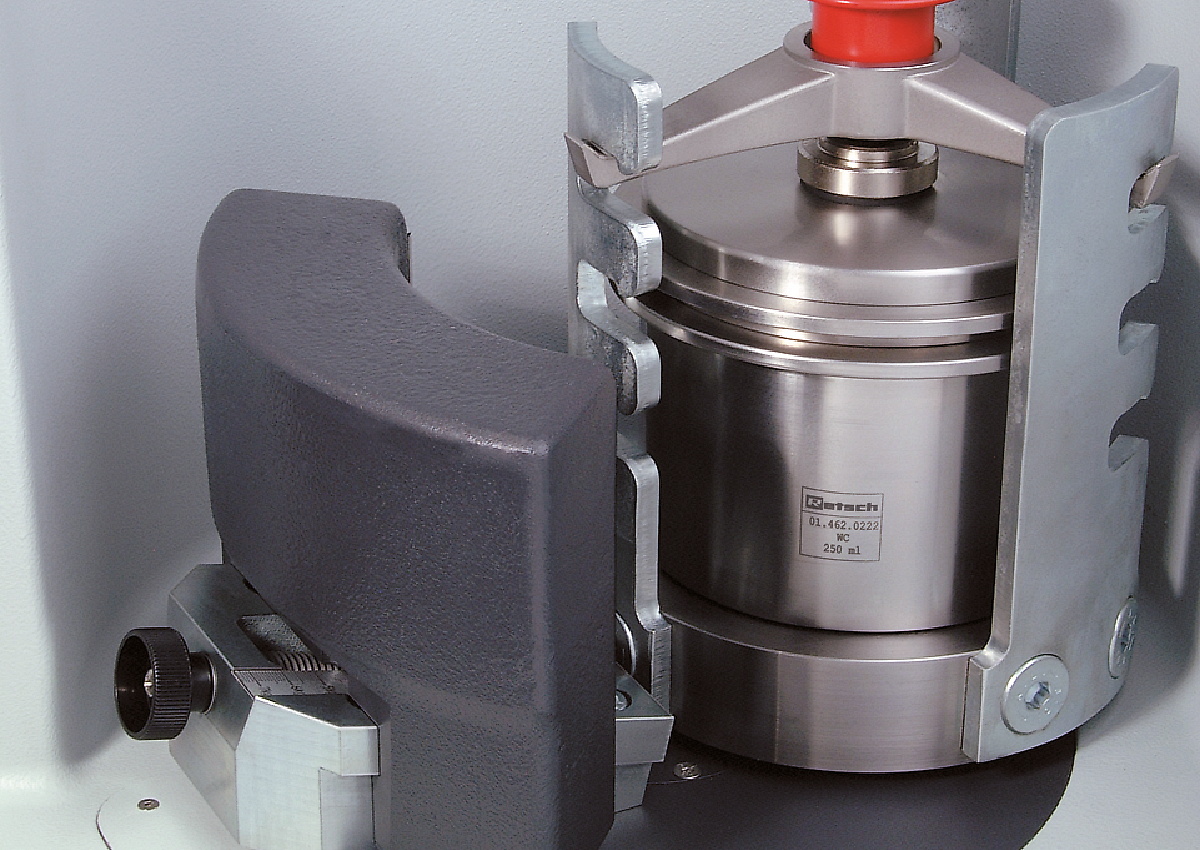

В планетарных шаровых мельницах с одной размольной станцией предусмотрен противовес для балансировки. В шаровой мельнице РМ 100 баланс можно передвигать по наклонной шкале. В этом случае различные центры тяжести размольных стаканов разных размеров компенсируются для того, чтобы избежать вибрации машины.

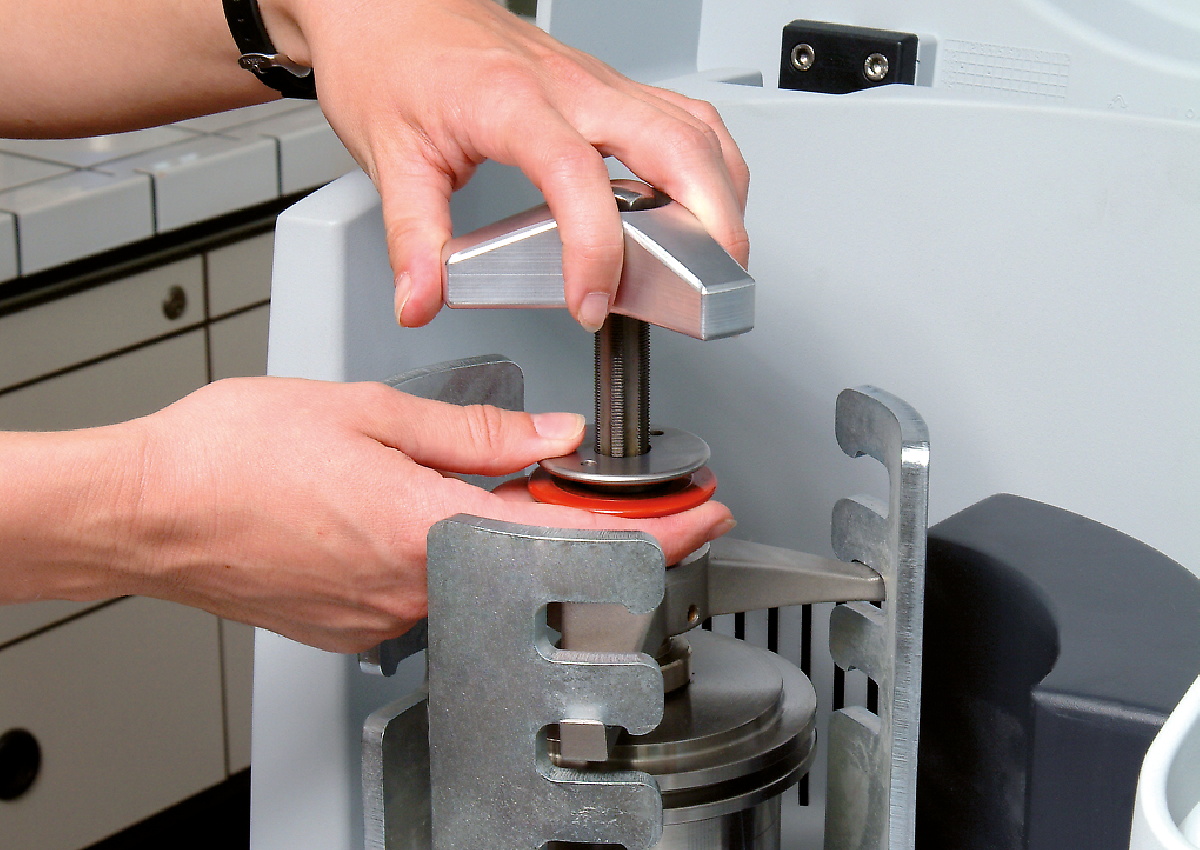

Эксплуатация планетарных шаровых мельниц RETSCH особенно безопасна. Они оснащены слайдером безопасности, который обеспечивает запуск мельницы только после надёжной фиксации размольного стакана с помощью зажимного устройства. Автоматическая блокировка обеспечивает правильную и надёжную установку размольного стакана. Эта проверенная надёжная механическая система менее подвержена сбоям, чем электронные решения - пользователь имеет полный доступ к образцу в любое время. Когда, к примеру, электронная система выходит из строя, то разблокировать размольные стаканы невозможно.
Мокрое измельчение используется для получения частиц размером менее 5 мкм, так как мелкие частицы имеют тенденцию заряжаться на своей поверхности и агломерироваться, что затрудняет дальнейшее измельчение в сухом режиме. При добавлении жидкости или диспергатора частицы можно предотвратить образования агломератов.
Для получения очень тонких частиц размером 100 нм и менее ( наноизмельчение) методом мокрого измельчения необходимо трение, а не удар. Это достигается за счет использования большого количества мелких мелющих шаров, которые имеют большую поверхность и много точек соприкосновения. В идеале не менее 60% объёма размольного стакана должно быть заполнено мелкими размольными шарами.
Для получения более подробной информации о заполнении стакана, мокром измельчении и извлечении образца посмотрите видеоролик.
График демонстрирует результаты измельчения глинозёма (Al2O3) в мельнице PM 100 со скоростью измельчения 650 об/мин. После 1 ч измельчения в воде в комплекте с мелющими шарами диаметром 1 мм среднее значение распределения частиц по размерам составляет 200 нм; после 4 ч - 100 нм.
Результаты измельчения глинозёма в воде с 1 мм мелющими шарами (слева) через 1 час (синий) и через 4 часа (зелёный)
В другом испытании, образец измельчался сначала в течение 1 часа с использованием 1 мм шаров, потом в течение 3 часов с шарами диметром 0,1 мм. В данном случае была достигнута тонкость - 76 нм.
Результаты измельчения глинозёма в воде сначала в комплекте с 1 мм шарами (в течение часа) и потом с 0,1 мм шарами (в течение 3 часов)
Результаты измельчения подтверждают, что с помощью планетарных шаровых мельниц возможно достичь тонкости в нанометровом диапазоне. Решающую роль в данном процессе играют правильно подобранный размер шаров, тип жидкости и соотношение жидкость/твёрдое тело (уровень вязкости).
The performance and the result of sample preparation are also determined by the choice of the grinding jar and its ball charge. The EasyFit range of jars has been specially designed for extreme working conditions such as long-term trials, even at maximum speed of 800 rpm, wet grinding, high mechanical loads and maximum speeds as well as for mechanical alloying. This line of jars is suitable for all RETSCH planetary ball mills.

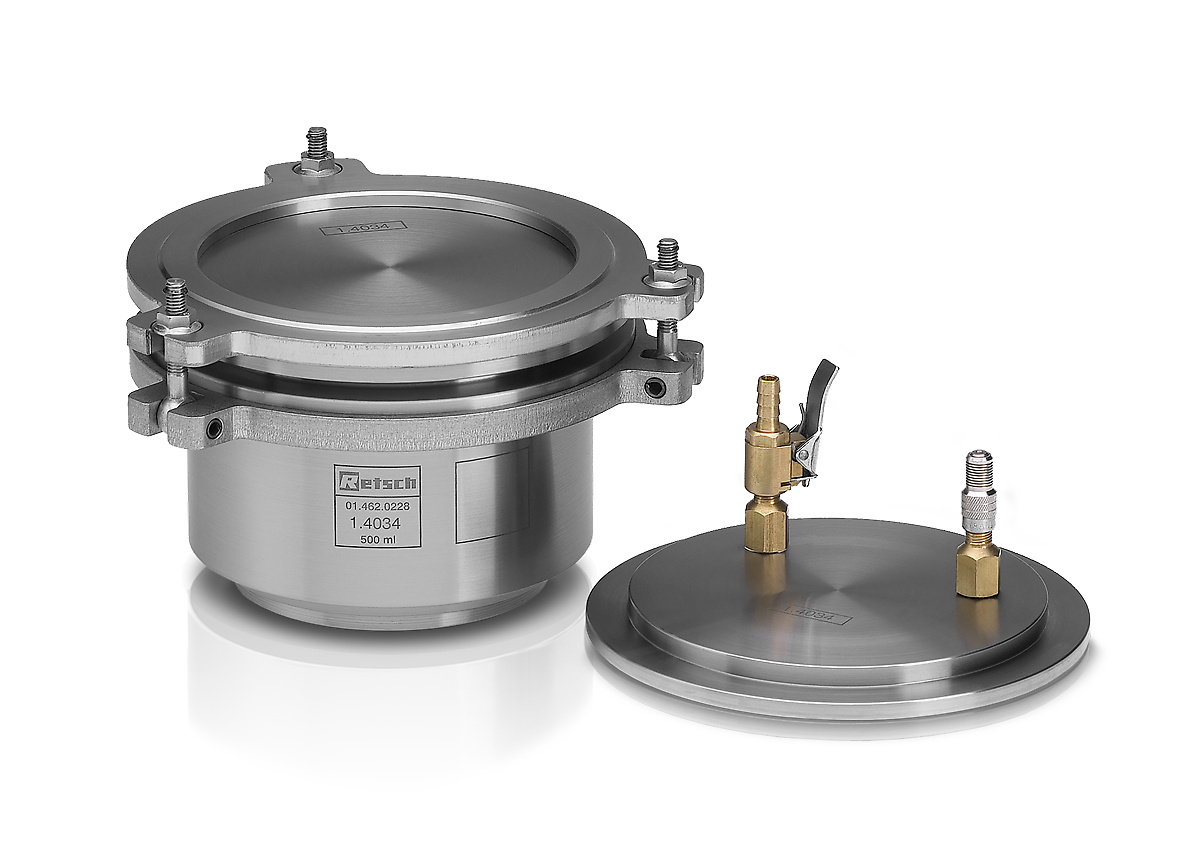

The new EasyFit grinding jar series features a structure on the bottom of the 50-500 ml jars called Advanced Anti-Twist (AAT). This ensures that the jars are tightly fixed without the risk of twisting, even at high speed, and that wear and tear is drastically reduced. Secure clamping of the jars is made much easier: to find the correct clamping position, a maximum twist of 60° is required.
The geometry of the EasyFit jars in the 50 ml and 250 ml sizes has been enlarged in diameter and reduced in height compared to the previous "comfort" models. This offers two advantages: better grinding results and interchangeable lids, as there are only three diameter dimensions for the entire grinding jar range.
Diameter categories
Both the aeration lid and GrindControl can now be equipped with inlays of different materials. Thus, the lid can be used for, e. g. a steel and a zirconium oxide jar by simply exchanging the inlay.
With a special adapter, co-crystal screening can be carried out in a planetary ball mill, using disposable vials such as 1.5 ml GC glass vials. The adapter features 24 positions arranged in an outer ring with 16 positions and an inner ring with 8 positions. The outer ring accepts up to 16 vials, allowing for screening up to 64 samples simultaneously when using the Planetary Ball Mill PM 400. The 8 positions of the inner ring are suitable to perform trials with different energy input, e.g. for mechanosynthesis research.
Для получения наилучших результатов измельчения объём стакана должен соответствовать объёму измельчаемого образца. Размер мелющих шаров должен быть в 3 раза больше размера самой крупной частицы образца. В соответствии с этим эмпирическим правилом, количество мелющих шаров в зависимости от размера шаров и объёма стакана указано в таблице ниже. К примеру, для измельчения 200 мл образца с максимальным размером частиц 7 мм рекомендуется использовать размольный стакан объёмом 500 мл и шары размером 20 мм и крупнее. Согласно таблице, потребуется 25 мелющих шаров.
| Размольный стакан номинальный объём |
Количество образца | Макс. размер образца | Рекомендуемая загрузка шарами (штук) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 15 mm | Ø 20 mm | Ø 30 mm | ||||
| 12 ml | до ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - | |
| 25 ml | до ≤10 ml | <1 mm | 95 – 100 | 25 – 30 | 10 | - | - | - | |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - | |
| 80 ml | 10 – 35 ml | <4 mm | 250 – 330 | 70 – 120 | 30 - 40 | 12 | 5 | - | |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - | |
| 250 ml | 25 – 120 ml | <6 mm | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 | |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 | |
В таблице приведены рекомендуемая загрузка (в штуках) мелющих шаров разного диаметра в зависимости от объёма размольного стакана, количества пробы и максимального размера исходного материала.
Планетарные шаровые мельницы RETSCH идеально подходят для измельчения таких материалов как сплавы, бентонит, кости, углеродные волокна, катализаторы, целлюлоза, цементный клинкер, керамика, древесный уголь, химические продукты, глинистые минералы, уголь, кокс, компост, бетон, электронный лом, волокна, стекло, гипс, волосы, гидроксиапатит, железная руда, каолин, известняк, оксиды металлов, минералы, руды, краски и лаки, бумага, пигменты, растительные материалы, полимеры, кварц, семена, полудрагоценные камни, осадок сточных вод, шлак, почвы, ткани, табак, отходы, древесина и т.д.
40 г образца
500 мл размольный стакан из нержавеющей стали
8 x 30 мм мелющие шары из нержавеющей стали
5 мин при скорости 380 об/мин
315 г образца
250 мл размольный стакан из карбида вольфрама
15 x 20 мм мелющих шаров из карбида вольфрама
5 мин при скорости 500 об/мин
45 мл образца
125 мл размольный стакан из нержавеющей стали
7 x 20 мм шары из нержавеющей стали
2 мин при скорости 400 об/мин
200 мл образца
250 мл размольный стакан из оксида циркония
15 x 20 мм мелющих шаров из оксида циркония
30 мин при скорости 480 об/мин
20 г материала
125 мл размольный стакан из оксида циркония
50 x 10 мм zмелющих шаров из оксида циркония
30 мин при скорости 380 об/мин с изменением направления вращения
170 мл образца
500 мл размольный стакан из оксида циркония
8 x 30 мм мелющих шаров из оксида циркония
3 мин при скорости 450 об/мин
4 кусочка образца
50 мл размольный стакан из оксида циркония
3 x 20 мм мелющих шаров из оксида циркония
2 мин при скорости 420 об/мин
50 г образца + 70 г масла
50 мл мелющих шаров из оксида циркония
1100 г 3 мм мелющих шаров из оксида циркония
2 ч при скорости 480 об/мин (интервальный режим - 10 мин измельчения / 10 мин перерыв = чистое время измельчения 1 ч)
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Применения | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding, co-crystal screening |
| Область применения | биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, сельское хозяйство, стекло / керамика, стройматериалы, химия |
| Исходный материал | мягкий, твердый, хрупкий, волокнистый - сухой или влажный |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | < 10 мм |
| Конечная тонкость* | < 1 мкм, для коллоидного измельчения < 0,1 мкм |
| Размер загрузки / полезный объем* | макс. 1 x 220 мл, макс. 2 x 20 мл с составленными друг на друга стаканами |
| Количество размольных мест | 1 |
| Соотношение скоростей | 1 : -2 |
| Скорость планетарного диска | 100 - 650 об/мин |
| Эффективный диаметр планетарного диска | 141 мм |
| Перегрузка | 33,3 g |
| Тип размольных стаканов | EasyFit, optional areation covers, safety closure devices |
| Материал размольной гарнитуры | закалённая сталь, нержавеющая сталь, карбид вольфрама, агат, спечённый корунд, нитрид кремния, оксид циркония |
| Размеры размольных стаканов | 12 мл / 25 мл / 50 мл / 80 мл / 125 мл / 250 мл / 500 мл |
| Stackable grinding jars | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter for single-use glas vials | 24 x 1.5 ml / 7 x 20 ml |
| Установка времени измельчения | цифровая, от 00:00:01 до 99:59:59 |
| Работа с интервалами | да, со сменой направления вращения |
| Длительность интервала | от 00:00:01 до 99:59:59 |
| Длительность паузы | от 00:00:01 до 99:59:59 |
| Количество программ в памяти прибора | 10 |
| Интерфейс | RS 232 / RS 485 |
| Привод | 3-фазный асинхронный двигатель с частотным преобразователем |
| Мощность привода | 750 Вт |
| Электропитание | различные напряжения |
| Тип электросети | 1-фазная |
| Степень защиты | IP 30 |
| Потребляемая мощность | ~ 1250 Вт |
| Ш х В х Г в закрытом виде | 640 x 480 (780) x 420 mm |
| Вес нетто | ~ 86 кг |
| Стандарты | CE |
| Патент на изобретение | Counter weight (DE 20307741), FFCS (DE 20310654), SafetySlider (DE 202008008473) |
Размольный стакан размещён вне центра планетарного диска шаровой мельницы. Направление вращения планетарного диска противоположно вращению размольного стакана с соотношением скоростей 1:-2. Мелющие шары в размольном стакане подвергаются действию так называемых сил Кориолиса. Разница скоростей между шарами и размольным стаканом приводит к взаимодействию сил трения и удара, которые высвобождают большую кинетическую энергию. Взаимодействие этих сил приводит к высокой степени измельчения в планетарной шаровой мельнице.
Для балансировки планетарных мельниц с одним посадочным местом необходим противовес. В шаровой мельнице РМ 100 противовес расположен на наклонной шкале. Благодаря этому различная высота центров тяжести размольных стаканов разных размеров максимально компенсируется чтобы избежать вибрации машины.
Любые остаточные вибрации компенсируются ножками специальной конструкции (Патрон Компенсации Свободным Движением). Эта инновационная ПКСД-технология основывается на принципе Д'Аламбера и позволяет незначительные колебания корпуса машины, что автоматически компенсирует вибрацию. Лабораторный стол подвергается только минимальному трению, производимому ножками машины.
Таким образом, планетарная шаровая мельница PM 100 обеспечивает тихую и безопасную работу с максимальной компенсацией вибраций даже при самых больших силах измельчения внутри размольного стакана и поэтому может быть оставлена на столе без присмотра.
