Планетарная шаровая мельница PM 200 это мощная настольная модель с двумя размольными станциями для размольных стаканов с номинальным объёмом от 12 мл до 125 мл
Чрезвычайно высокие центробежные силы, действующие в планетарных шаровых мельницах, приводят к очень большой энергии и короткому времени измельчения.
Мельницу PM 200 можно встретить практически во всех отраслях промышленности, где к процессу контроля качества предъявлены самые высокие требования к чистоте, скорости, тонкости и воспроизводимости.
Мельница идеально подходит для таких исследовательских задач, как механохимия (механосинтез, механическое легирование и механокатализ) или сверхтонкое коллоидное измельчение в нанометровом диапазоне, а также для рутинных задач, таких как смешивание и гомогенизация мягких, твёрдых, хрупких или волокнистых материалов.
Benefit from particularly ergonomic handling while achieving the same finenesses down to the nanometer range.
Эксплуатация планетарных шаровых мельниц RETSCH особенно безопасна. Они оснащены слайдером безопасности, который обеспечивает запуск мельницы только после надёжной фиксации размольного стакана с помощью зажимного устройства. Автоматическая блокировка обеспечивает правильную и надёжную установку размольного стакана. Эта проверенная надёжная механическая система менее подвержена сбоям, чем электронные решения - пользователь имеет полный доступ к образцу в любое время. Когда, к примеру, электронная система выходит из строя, то разблокировать размольные стаканы невозможно.
Мокрое измельчение используется для получения частиц размером менее 5 мкм, так как мелкие частицы имеют тенденцию заряжаться на своей поверхности и агломерироваться, что затрудняет дальнейшее измельчение в сухом режиме. При добавлении жидкости или диспергатора частицы можно предотвратить образования агломератов.
Для получения очень тонких частиц размером 100 нм и менее ( наноизмельчение) методом мокрого измельчения необходимо трение, а не удар. Это достигается за счет использования большого количества мелких мелющих шаров, которые имеют большую поверхность и много точек соприкосновения. В идеале не менее 60% объёма размольного стакана должно быть заполнено мелкими размольными шарами.
Для получения более подробной информации о заполнении стакана, мокром измельчении и извлечении образца посмотрите видеоролик.
На видео показано мокрое измельчение в планетарной шаровой мельнице PM 100.

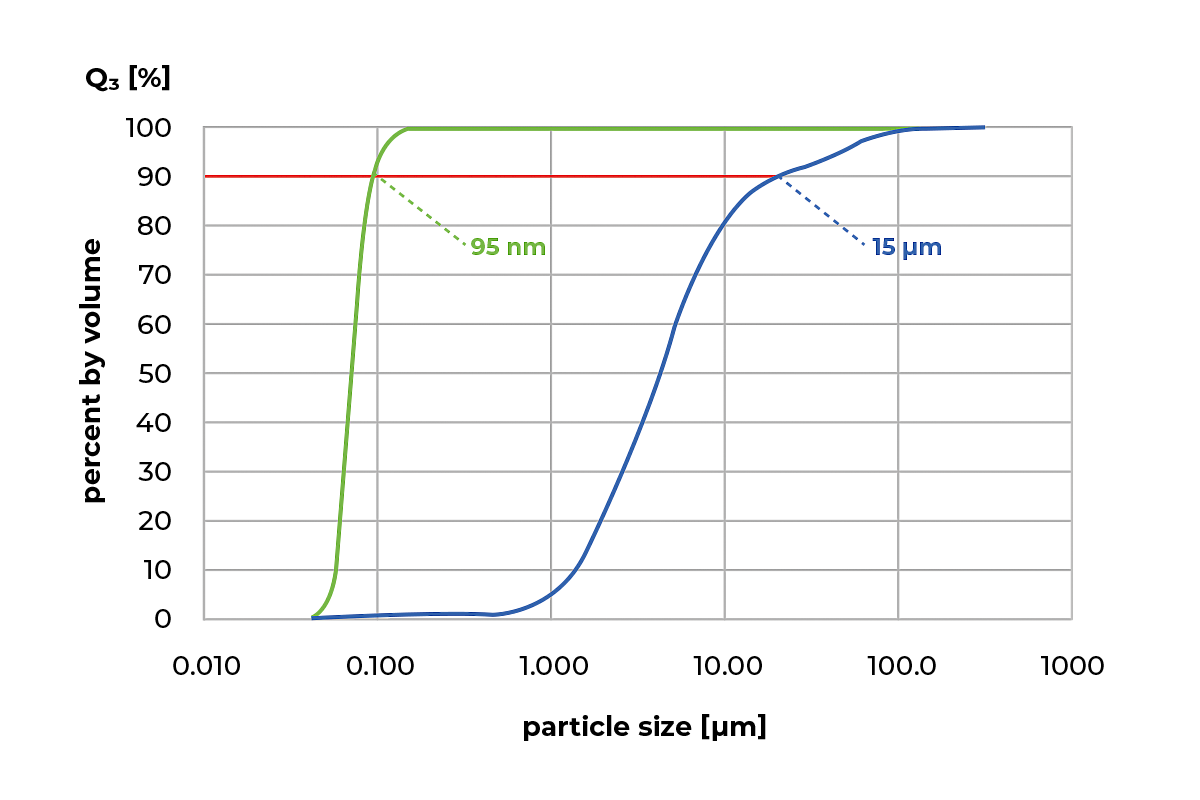

На графике показан результат измельчения в PM 200 титаната бария при скорости 500 об/мин. После 5 ч измельчения в смеси гептана и олеиновой кислоты с использованием мелющих шаров диаметром 0,5 мм значение D90 исходного образца уменьшилось с 15 мкм до 95 нм.
Измельчение титаната бария в смеси гептана и олеиновой кислоты в комплекте с мелющими шарами диаметром 0,5 мм.
Синяя кривая: исходный образец; зелёная кривая: образец после 5 ч измельчения.

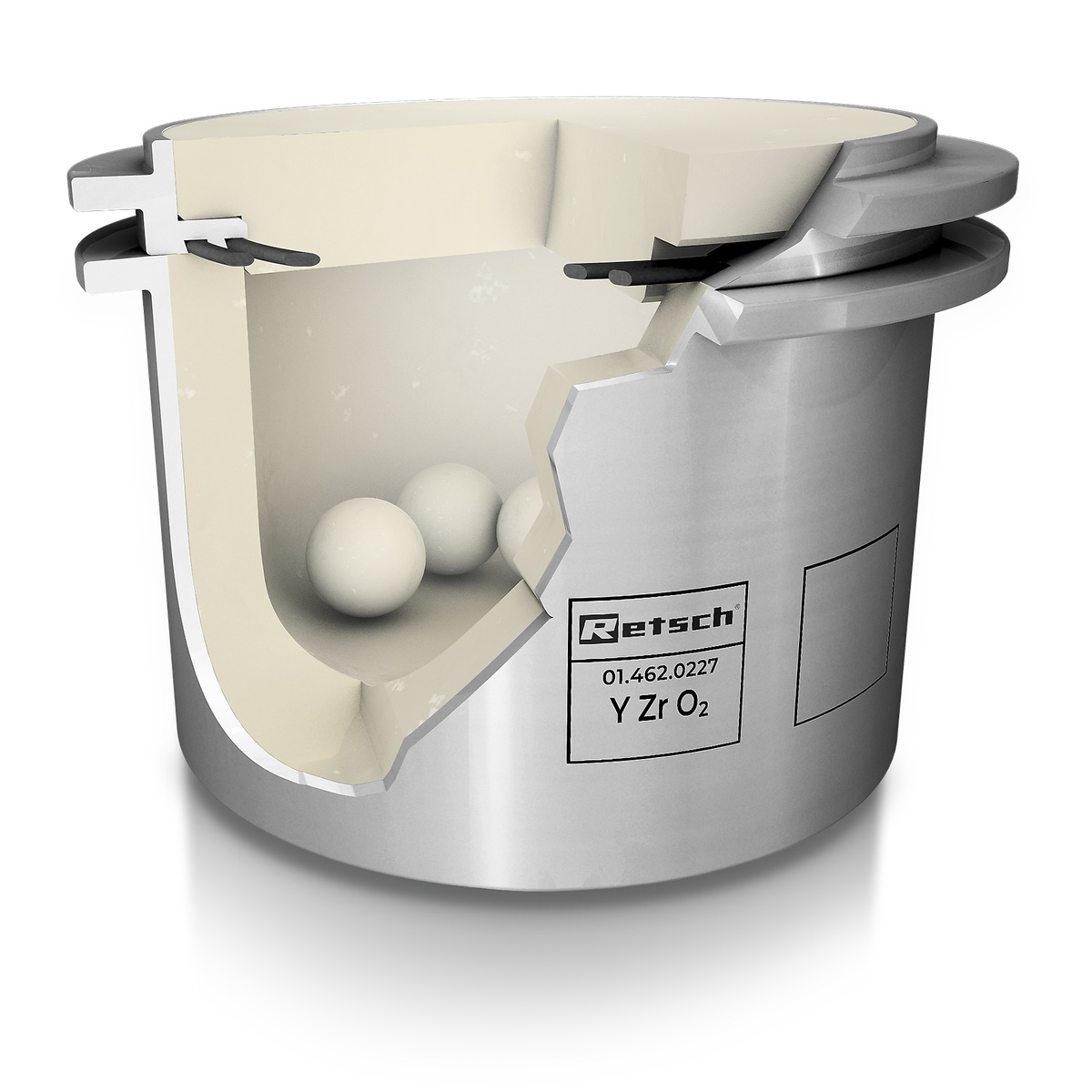

The performance and the result of sample preparation are also determined by the choice of the grinding jar and its ball charge. The EasyFit range of jars has been specially designed for extreme working conditions such as long-term trials, even at maximum speed of 800 rpm, wet grinding, high mechanical loads and maximum speeds as well as for mechanical alloying. This line of jars is suitable for all RETSCH planetary ball mills.
The new EasyFit grinding jar series features a structure on the bottom of the 50-500 ml jars called Advanced Anti-Twist (AAT). This ensures that the jars are tightly fixed without the risk of twisting, even at high speed, and that wear and tear is drastically reduced. Secure clamping of the jars is made much easier: to find the correct clamping position, a maximum twist of 60° is required.
The geometry of the EasyFit jars in the 50 ml and 250 ml sizes has been enlarged in diameter and reduced in height compared to the previous "comfort" models. This offers two advantages: better grinding results and interchangeable lids, as there are only three diameter dimensions for the entire grinding jar range.
Diameter categories
Для получения наилучших результатов измельчения объём стакана должен соответствовать объёму измельчаемого образца. Размер мелющих шаров должен быть в 3 раза больше размера самой крупной частицы образца. В соответствии с этим эмпирическим правилом, количество мелющих шаров в зависимости от размера шаров и объёма стакана указано в таблице ниже. К примеру, для измельчения 50 м образца с размером частиц 3 мм, рекомендуется использовать размольный стакан объёмом 125 мл и мелющие шары диаметром 10 мм и больше. Согласно таблице, потребуется 30 мелющих шаров.
| Размольный стакан номинальный объём |
Количество образца | Макс. размер образца | Рекомендуемая загрузка шарами (штук) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 15 mm | Ø 20 mm | Ø 30 mm | ||||
| 12 ml | до ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - | |
| 25 ml | до ≤10 ml | <1 mm | 95 – 100 | 25 – 30 | 10 | - | - | - | |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - | |
| 80 ml | 10 – 35 ml | <4 mm | 250 – 330 | 70 – 120 | 30 - 40 | 12 | 5 | - | |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - | |
| 250 ml | 25 – 120 ml | <6 mm | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 | |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 | |
В таблице приведены рекомендуемая загрузка (в штуках) мелющих шаров разного диаметра в зависимости от объёма размольного стакана, количества пробы и максимального размера исходного материала.
Планетарные шаровые мельницы RETSCH идеально подходят для измельчения таких материалов как сплавы, бентонит, кости, углеродные волокна, катализаторы, целлюлоза, цементный клинкер, керамика, древесный уголь, химические продукты, глинистые минералы, уголь, кокс, компост, бетон, электронный лом, волокна, стекло, гипс, волосы, гидроксиапатит, железная руда, каолин, известняк, оксиды металлов, минералы, руды, краски и лаки, бумага, пигменты, растительные материалы, полимеры, кварц, семена, полудрагоценные камни, осадок сточных вод, шлак, почвы, ткани, табак, отходы, древесина и т.д.
Средне-твёрдые: биомасса
35 г образца
125 мл размольные стаканы из нержавеющей стали
7 x 20 мм мелющих шаров из нержавеющей стали
15 мин при скорости 500 об/мин
Хрупкий: tin sulfide
52 г образца
125 мл размольные стаканы из агата
50 x 10 мм мелющие шары из агата
60 мин при скорости 550 об/мин
10-минутные интервалы и смена направления вращения
Волокнистые: солома
7 г образца
125 мл размольные стаканы из оксида циркония
50 x 10 мм мелющих шаров из оксида циркония
40 мин при скорости 300 об/мин
10-минутные интервалы и смена направления вращения
Твёрдый: природные камни
60 г образца
125 мл размольные стаканы из нержавеющей стали
7 x 20 мм мелющих шаров из нержавеющей стали
10 мин при скорости 420 об/мин
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.

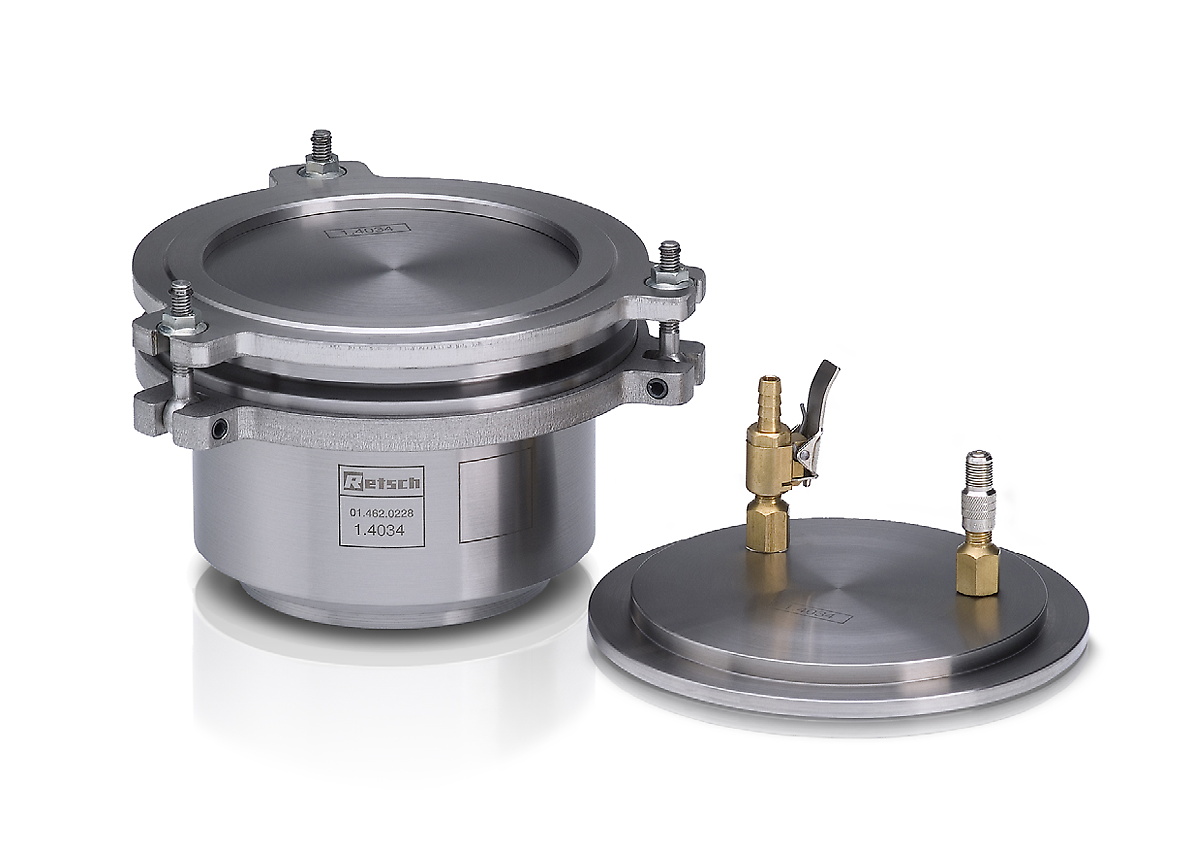

| Применения | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding |
| Область применения | биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, сельское хозяйство, стекло / керамика, стройматериалы, химия |
| Исходный материал | мягкий, твердый, хрупкий, волокнистый - сухой или влажный |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | < 4 мм |
| Конечная тонкость* | < 1 мкм, для коллоидного измельчения < 0,1 мкм |
| Размер загрузки / полезный объем* | макс. 2 x 50 мл |
| Количество размольных мест | 2 |
| Соотношение скоростей | 1 : -2 |
| Скорость планетарного диска | 100 - 650 об/мин |
| Эффективный диаметр планетарного диска | 157 мм |
| Перегрузка | 37.1 g |
| Тип размольных стаканов | EasyFit, optional areation covers, safety closure devices |
| Материал размольной гарнитуры | закалённая сталь, нержавеющая сталь, карбид вольфрама, агат, спечённый корунд, нитрид кремния, оксид циркония |
| Размеры размольных стаканов | 12 мл / 25 мл / 50 мл / 80 мл / 125 мл |
| Stackable grinding jars | 12 ml / 25 ml |

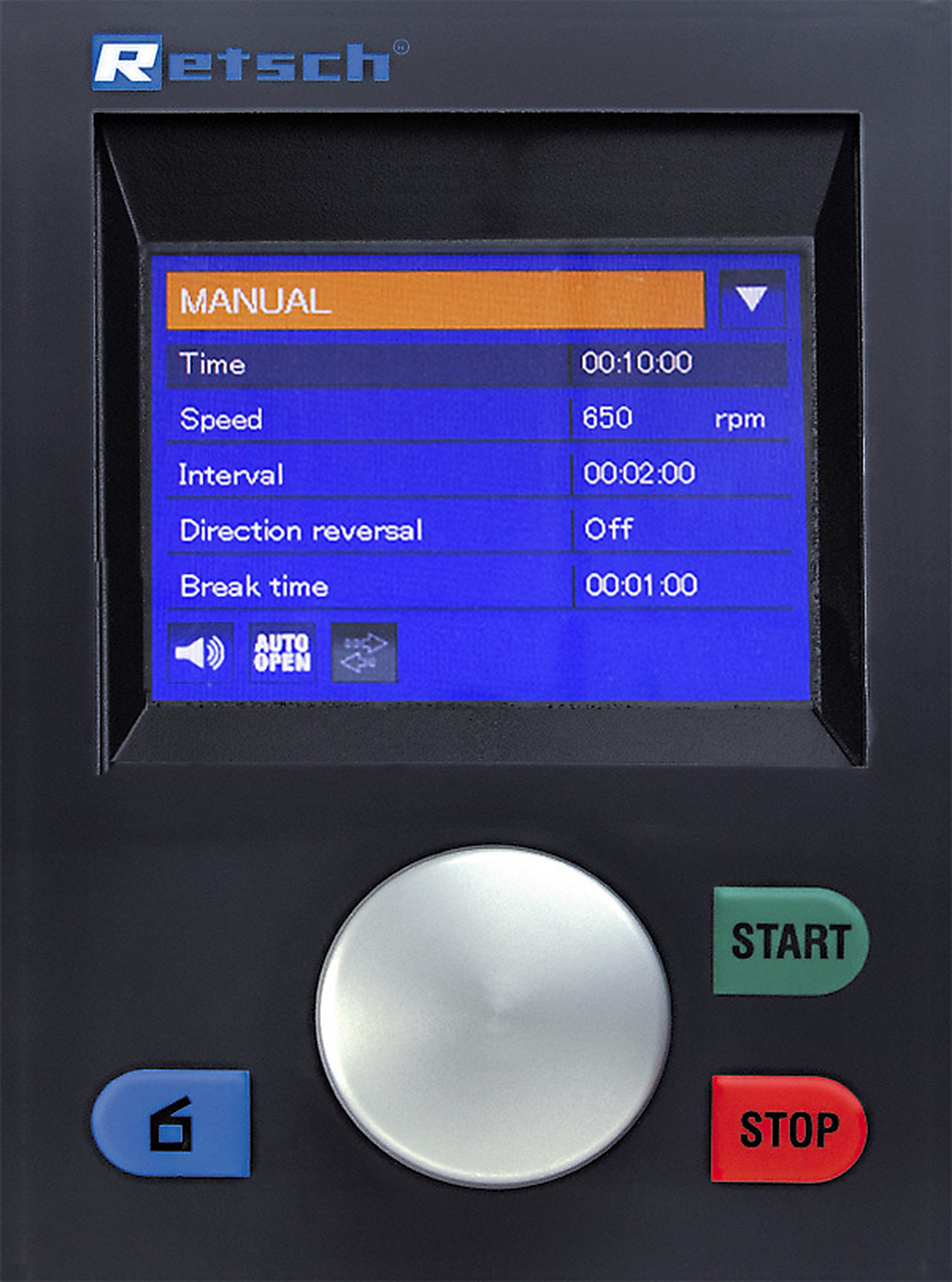

| Установка времени измельчения | цифровая, от 00:00:01 до 99:59:59 |
| Работа с интервалами | да, со сменой направления вращения |
| Длительность интервала | от 00:00:01 до 99:59:59 |
| Длительность паузы | от 00:00:01 до 99:59:59 |
| Количество программ в памяти прибора | 10 |
| Измерение подводимой энергии | да |
| Интерфейс | RS 232 / RS 485 |
| Привод | 3-фазный асинхронный двигатель с частотным преобразователем |
| Мощность привода | 750 Вт |
| Электропитание | различные напряжения |
| Тип электросети | 1-фазная |
| Степень защиты | IP 30 |
| Потребляемая мощность | ~ 1250 Вт |
| Ш х В х Г в закрытом виде | 640 x 480 (780) x 420 mm |
| Вес нетто | ~ 76 kg |
| Стандарты | CE |
| Патент на изобретение | SafetySlider (DE 202008008473) |
Размольный стакан размещён вне центра планетарного диска шаровой мельницы. Направление вращения планетарного диска противоположно вращению размольного стакана с соотношением скоростей 1:-2. Мелющие шары в размольном стакане подвергаются действию так называемых сил Кориолиса.
Разница скоростей между шарами и размольным стаканом приводит к взаимодействию сил трения и удара, которые высвобождают большую кинетическую энергию. Взаимодействие этих сил приводит к высокой степени измельчения в планетарной шаровой мельнице.
