PM 400 это надёжная напольная модель с четырьмя размольными станциями для размольных стаканов с номинальным объёмом от 12 мл до 500 мл. В ней возможно одновременное измельчение до 8 проб, что обеспечивает высокую производительность.
Чрезвычайно высокие центробежные силы, действующие в планетарных шаровых мельницах, приводят к очень большой энергии и короткому времени измельчения.
Мельница идеально подходит для таких исследовательских задач, как механохимия (механосинтез, механическое легирование и механокатализ) или сверхтонкое коллоидное измельчение в нанометровом диапазоне, а также для рутинных задач, таких как смешивание и гомогенизация мягких, твёрдых, хрупких или волокнистых материалов.
Для механического легирования твёрдых и хрупких образцов доступна специальная модель PM 400 “MA”.
Benefit from particularly ergonomic handling while achieving the same finenesses down to the nanometer range.
Эксплуатация планетарных шаровых мельниц RETSCH особенно безопасна. Они оснащены слайдером безопасности, который обеспечивает запуск мельницы только после надёжной фиксации размольного стакана с помощью зажимного устройства. Автоматическая блокировка обеспечивает правильную и надёжную установку размольного стакана. Эта проверенная надёжная механическая система менее подвержена сбоям, чем электронные решения - пользователь имеет полный доступ к образцу в любое время. Когда, к примеру, электронная система выходит из строя, то разблокировать размольные стаканы невозможно.
Мокрое измельчение используется для получения частиц размером менее 5 мкм, так как мелкие частицы имеют тенденцию заряжаться на своей поверхности и агломерироваться, что затрудняет дальнейшее измельчение в сухом режиме. При добавлении жидкости или диспергатора частицы можно предотвратить образования агломератов.
Для получения очень тонких частиц размером 100 нм и менее ( наноизмельчение) методом мокрого измельчения необходимо трение, а не удар. Это достигается за счет использования большого количества мелких мелющих шаров, которые имеют большую поверхность и много точек соприкосновения. В идеале не менее 60% объёма размольного стакана должно быть заполнено мелкими размольными шарами.
Для получения более подробной информации о заполнении стакана, мокром измельчении и извлечении образца посмотрите видеоролик.
На видео показано мокрое измельчение в планетарной шаровой мельнице PM 100.
На графике показан результат измельчения стекла при скорости 360 об/мин в мельнице PM 400. После 1 ч измельчения в этаноле в комплекте с 1 мм мелющими шарами значение D90 исходного образца уменьшилось с 13 мкм до 1,6 мкм.
Измельчение стекла в этаноле в комплекте с 1 мм мелющими шарами.
Синяя кривая: исходный образец; зелёная кривая: образец после 60 мин измельчения.
Планетарные шаровые мельницы RETSCH идеально подходят механического легирования или механосинтеза. Для большинства вязких металлов, соотношение скоростей планетарного диска и размольного стакана 1:-2, как в моделях PM 100 и PM 200, является вполне достаточным, поскольку шаровой заряд производит достаточно энергии удара, чтобы обеспечить формирование сплава. Однако для твёрдых хрупких материалов требуется больше энергии.
Мельница PM 400 MA с увеличенным соотношение скоростей до 1:-2.5 или 1:-3.0 была специально разработана для таких задач. Оптимальное соотношение скорости и все остальные параметры измельчения должны определяться методом проб и ошибок для конкретного образца.

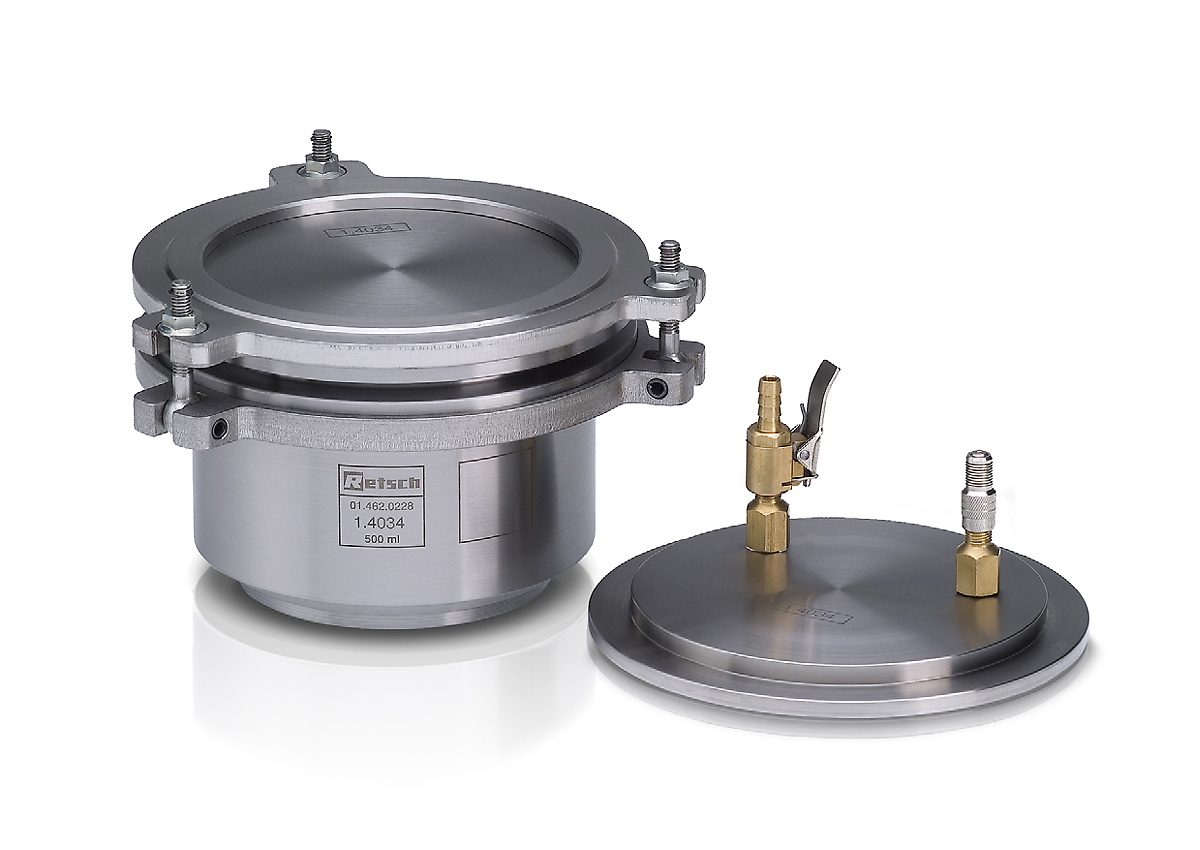

The performance and the result of sample preparation are also determined by the choice of the grinding jar and its ball charge. The EasyFit range of jars has been specially designed for extreme working conditions such as long-term trials, even at maximum speed of 800 rpm, wet grinding, high mechanical loads and maximum speeds as well as for mechanical alloying. This line of jars is suitable for all RETSCH planetary ball mills.
The new EasyFit grinding jar series features a structure on the bottom of the 50-500 ml jars called Advanced Anti-Twist (AAT). This ensures that the jars are tightly fixed without the risk of twisting, even at high speed, and that wear and tear is drastically reduced. Secure clamping of the jars is made much easier: to find the correct clamping position, a maximum twist of 60° is required.
The geometry of the EasyFit jars in the 50 ml and 250 ml sizes has been enlarged in diameter and reduced in height compared to the previous "comfort" models. This offers two advantages: better grinding results and interchangeable lids, as there are only three diameter dimensions for the entire grinding jar range.
Diameter categories
Both the aeration lid and GrindControl can now be equipped with inlays of different materials. Thus, the lid can be used for, e. g. a steel and a zirconium oxide jar by simply exchanging the inlay.
With a special adapter, co-crystal screening can be carried out in a planetary ball mill, using disposable vials such as 1.5 ml GC glass vials. The adapter features 24 positions arranged in an outer ring with 16 positions and an inner ring with 8 positions. The outer ring accepts up to 16 vials, allowing for screening up to 64 samples simultaneously when using the Planetary Ball Mill PM 400. The 8 positions of the inner ring are suitable to perform trials with different energy input, e.g. for mechanosynthesis research.
Для получения наилучших результатов измельчения объём стакана должен соответствовать объёму измельчаемого образца. Размер мелющих шаров должен быть в 3 раза больше размера самой крупной частицы образца. В соответствии с этим эмпирическим правилом, количество мелющих шаров в зависимости от размера шаров и объёма стакана указано в таблице ниже. К примеру, для измельчения 200 мл образца с максимальным размером частиц 7 мм рекомендуется использовать размольный стакан объёмом 500 мл и шары размером 20 мм и крупнее. Согласно таблице, потребуется 25 мелющих шаров.
| Размольный стакан номинальный объём |
Количество образца | Макс. размер образца | Рекомендуемая загрузка шарами (штук) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 15 mm | Ø 20 mm | Ø 30 mm | ||||
| 12 ml | до ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - | |
| 25 ml | до ≤10 ml | <1 mm | 95 – 100 | 25 – 30 | 10 | - | - | - | |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - | |
| 80 ml | 10 – 35 ml | <4 mm | 250 – 330 | 70 – 120 | 30 - 40 | 12 | 5 | - | |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - | |
| 250 ml | 25 – 120 ml | <6 mm | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 | |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 | |
В таблице приведены рекомендуемая загрузка (в штуках) мелющих шаров разного диаметра в зависимости от объёма размольного стакана, количества пробы и максимального размера исходного материала.
Планетарные шаровые мельницы RETSCH идеально подходят для измельчения таких материалов как сплавы, бентонит, кости, углеродные волокна, катализаторы, целлюлоза, цементный клинкер, керамика, древесный уголь, химические продукты, глинистые минералы, уголь, кокс, компост, бетон, электронный лом, волокна, стекло, гипс, волосы, гидроксиапатит, железная руда, каолин, известняк, оксиды металлов, минералы, руды, краски и лаки, бумага, пигменты, растительные материалы, полимеры, кварц, семена, полудрагоценные камни, осадок сточных вод, шлак, почвы, ткани, табак, отходы, древесина и т.д.
Средне-твёрдые, хрупкий: уголь
4 x 150 г образца
500 мл размольный стакан из нержавеющей стали
25 x 20 мм мелющих шаров из нержавеющей стали
2 мин при скорости 350 об/мин
Средне-твёрдые, вязкий: PMMA
4 x 130 г образца
500 мл размольный стакан из оксида циркония
15 x 25 мм мелющих шаров из оксида циркония
предварительное измельчение в течение 30 мин при скорости 400 об/мин
150 x 10 мм мелющих шаров из оксида циркония
тонкое измельчение в течение 16 ч при скорости 300 об/мин
Твёрдый-хрупкий: гранит
4 x 80 г образца
250 мл размольный стакан из агата
6 x 30 мм мелющие шары из агата
15 мин при скорости 400 об/мин
Твёрдый: silicon carbide
4 x 400 г образца
500 мл стакан из оксида циркония
60 x 15 мм мелющих шаров из оксида циркония
25 мин при скорости 400 об/мин
Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Применения | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanosynthesis, nano grinding, co-crystal screening |
| Область применения | биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, сельское хозяйство, стекло / керамика, стройматериалы, химия |
| Исходный материал | мягкий, твердый, хрупкий, волокнистый - сухой или влажный |
| Принцип измельчения | удар, трение |
| Исходный размер частиц* | < 10 мм |
| Конечная тонкость* | < 1 мкм, для коллоидного измельчения < 0,1 мкм |
| Размер загрузки / полезный объем* | макс. 4 x 220 мл, макс. 8 x 20 мл с составленными друг на друга стаканами |
| Количество размольных мест | 4 / 2 |
| Соотношение скоростей | 1 : -2 / 1 : -2,5 / 1 : -3 |
| Скорость планетарного диска | 30 - 400 об/мин |
| Эффективный диаметр планетарного диска | 300 мм |
| Перегрузка | 26,8 g |
| Тип размольных стаканов | EasyFit, optional areation covers, safety closure devices |
| Материал размольной гарнитуры | закалённая сталь, нержавеющая сталь, карбид вольфрама, агат, спечённый корунд, нитрид кремния, оксид циркония |
| Размеры размольных стаканов | 12 мл / 25 мл / 50 мл / 80 мл / 125 мл / 250 мл / 500 мл |
| Stackable grinding jars | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter for single-use glas vials | 24 x 1.5 ml / 7 x 20 ml |
| Установка времени измельчения | цифровая, от 00:00:01 до 99:59:59 |
| Работа с интервалами | да, со сменой направления вращения |
| Длительность интервала | от 00:00:01 до 99:59:59 |
| Длительность паузы | от 00:00:01 до 99:59:59 |
| Количество программ в памяти прибора | 10 |
| Измерение подводимой энергии | да |
| Интерфейс | RS 232 / RS 485 |
| Привод | 3-фазный асинхронный двигатель с частотным преобразователем |
| Мощность привода | 1,5 кВт |
| Электропитание | различные напряжения |
| Тип электросети | 1-фазная |
| Степень защиты | IP 30 |
| Потребляемая мощность | ~ 2100 Вт |
| Ш х В х Г в закрытом виде | 836 x 1220 (1900) x 780 мм |
| Вес нетто | ~ 290 кг |
| Стандарты | CE |
| Патент на изобретение | SafetySlider (DE 202008008473) |
Размольные стаканы размещены вне центра планетарного диска шаровой мельницы. Направление вращения планетарного диска противоположно вращению размольных стаканов с соотношением скоростей 1:-2 (или 1:-2,5 или 1:-3).
Мелющие шары в размольном стакане подвергаются действию так называемых сил Кориолиса. Разница скоростей между шарами и размольным стаканом приводит к взаимодействию сил трения и удара, которые высвобождают большую кинетическую энергию.
Взаимодействие этих сил приводит к высокой степени измельчения в планетарной шаровой мельнице.
