Щёковая дробилка BB  200 Универсальная модель с акцентом на тонкое измельчение

Запрос предложения
Скачать описание

Язык:

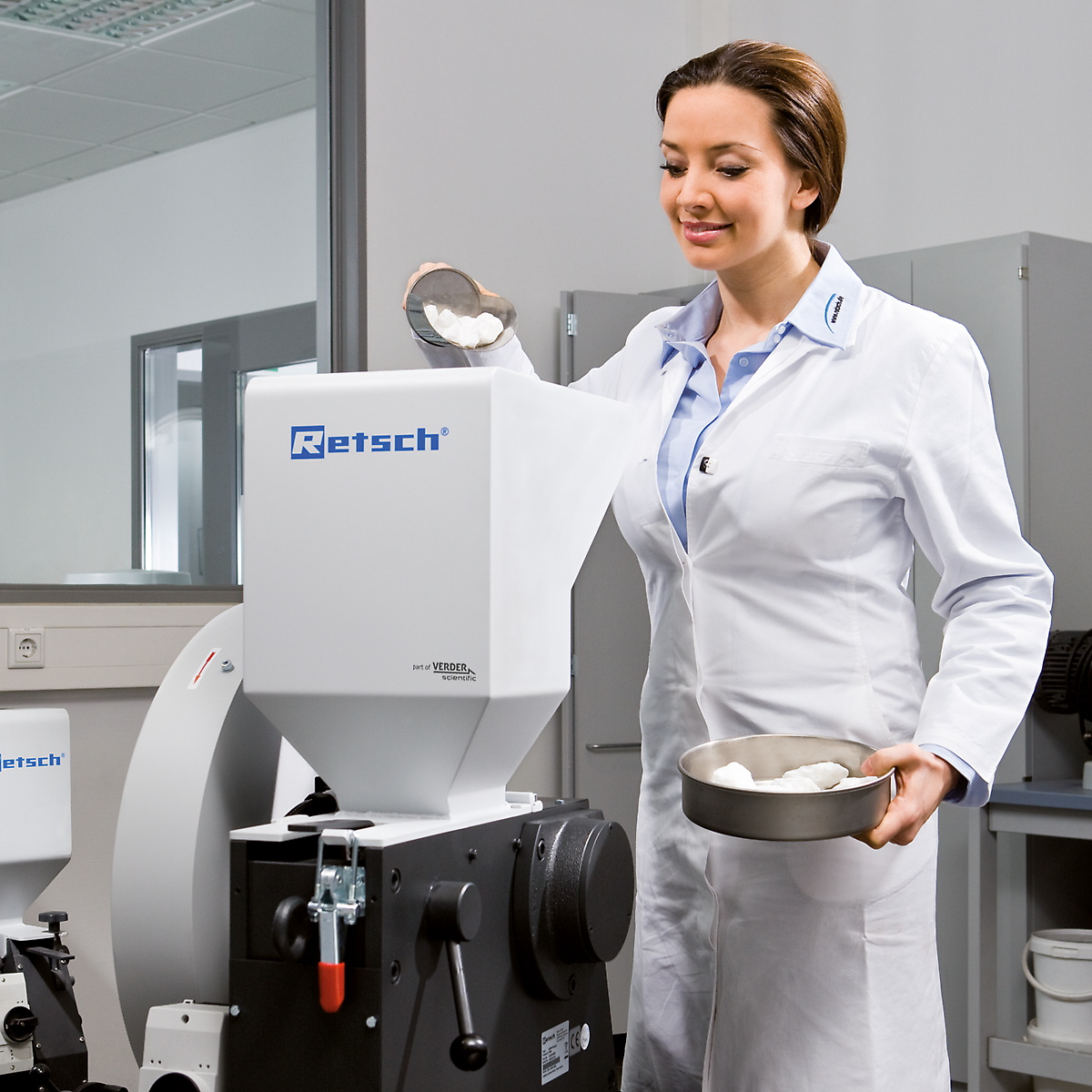

Щёковая дробилка BB 200 — напольная модель с производительностью до 300 кг/ч, подходящая для многих задач дробления. Начальный размер частиц до 90 мм, ширина щели между щёками может быть установлена бесступенчато от 0 до 30 мм.

В зависимости от материала пробы можно получить частицы размером до 2 мм, при этом коэффициент дробления составляет 45. Дробилка может использоваться как для продолжительного предварительного и тонкого измельчения за 1 проход, так и для встраивания в технологическую линию.

Щёковая дробилка серии RETSCH выпускается в 8 различных типоразмерах. Производительность и конечная тонкость зависят от типа дробилки, выбранной ширины щели и свойств образца.

Прочная конструкция, простота в обращении и очистке - отличительные характеристики щёковых дробилок RETSCH. Небольшие объёмы пробы обрабатываются порционно; для больших объёмов дробилки могут работать непрерывно.

Надёжная и универсальная

  • Отличная производительность, высокая степень измельчения
  • Большой выбор материалов для измельчения без намола
  • Регулировка нулевой точки для компенсации износа мелющих щёк
  • Непрерывное задание ширины щели
  • Легко очищаемая размольная камера
  • Подходит для непрерывного измельчения
  • Опциональная система удаления тонкой пыли
Лепестковая диаграмма BB 200

Универсальная модель с акцентом на тонкое измельчение

Щёковая дробилка BB  200 Превосходство в деталях

Надёжная конструкция, простота в обращении и очистке — главные преимущества щёковой дробилки BB 200. Для небольшого количества образца объёмом до 5л дробилка BB 200 может использоваться в режиме измельчения партиями; для больших объёмов - в непрерывном режиме..

Измельчённый образец собирается в приёмный сосуд. Для больших количеств или непрерывного дробления приёмный сосуд можно заменить решениями, разработанными по индивидуальному заказу (например, ленточным конвейером).

Тарельчатая пружина, встроенная в регулировочный механизм шпинделя, обеспечивает дополнительную регулировку защиты от перегрузки. Эксцентрический шпиндель, который перемещает дробящий рычаг, управляется тормозным двигателем через клиновую ременную передачу. Самый большой ременной шкив также действует как моховик, для обеспечения равномерной и плавной работы.

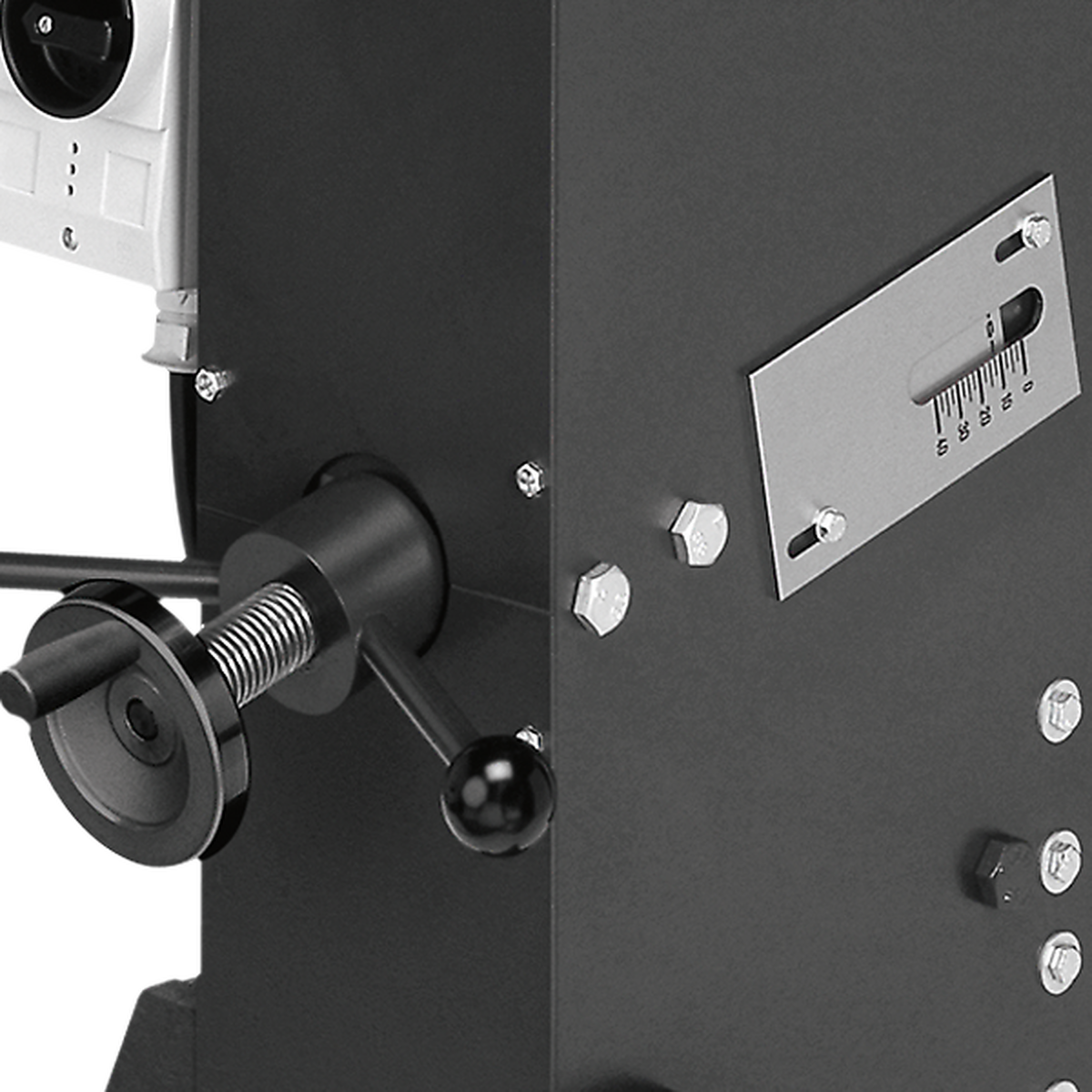

Щёковая дробилка BB  200 Регулировка нулевой точки для компенсации износа мелющих щёк

В зависимости от материала и производительности, рано или поздно, мелющие щеки начинают изнашиваться. Это означает, что ширина между мелющими щеками со временем увеличивается. Соответственно, для того, чтобы получить воспроизводимые результаты, требуется компенсировать этот износ.

В щёковых дробилках RETSCH расстояние между щёками можно непрерывно регулировать, что позволяет компенсировать износ. Это достигается медленным изменением ширины щели во время работы двигателя до соприкосновения щёк друг с другом. Полученная таким образом новая нулевая точка сохраняется путем нажатия на кнопку переустановки шкалы.

Регулировка нулевой точки для компенсации износа мелющих щёк

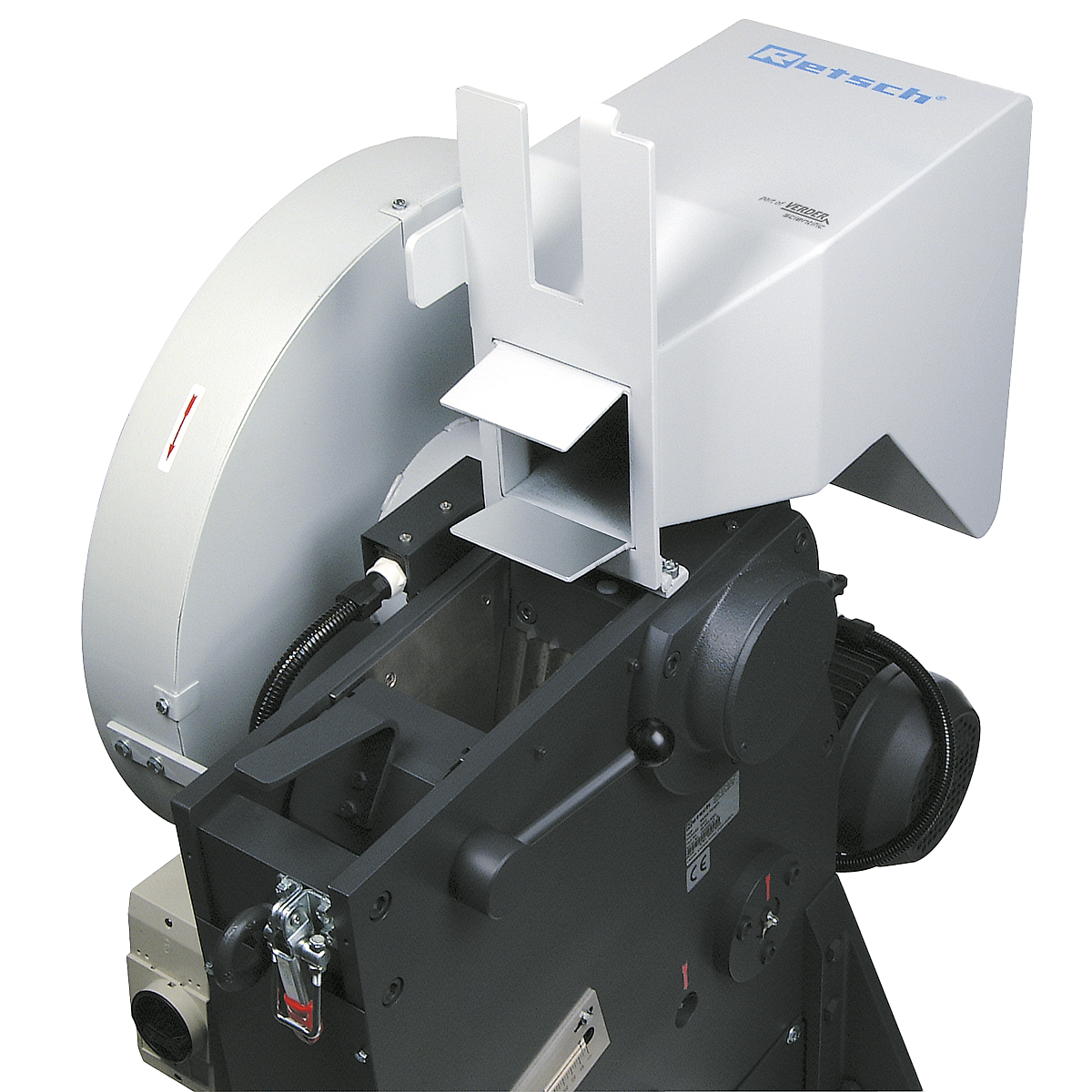

Щёковая дробилка BB  200 Удобство пользователя в сочетании с максимальной безопасностью

В щёковых дробилках RETSCH безопасность стоит на первом месте. Загрузочная воронка оснащена защитой от выброса материала и блокирует случайный доступ внутрь дробилки.Для немедленной остановки предусмотрены предохранительный выключатель и тормоз двигателя, срабатывающие при ненадлежащем открытии или включении оборудования.

Для удобства очистки размольной камеры можно снять загрузочную воронку, выполнив несколько простых шагов. Щёковые дробилки работают максимально ровно и тихо, а техническое обслуживание практически не требуется.

Удобство пользователя в сочетании с максимальной безопасностью

Для эффективного и безопасного измельчения/ Дополнительные принадлежности
для щёковой дробилки BB 200

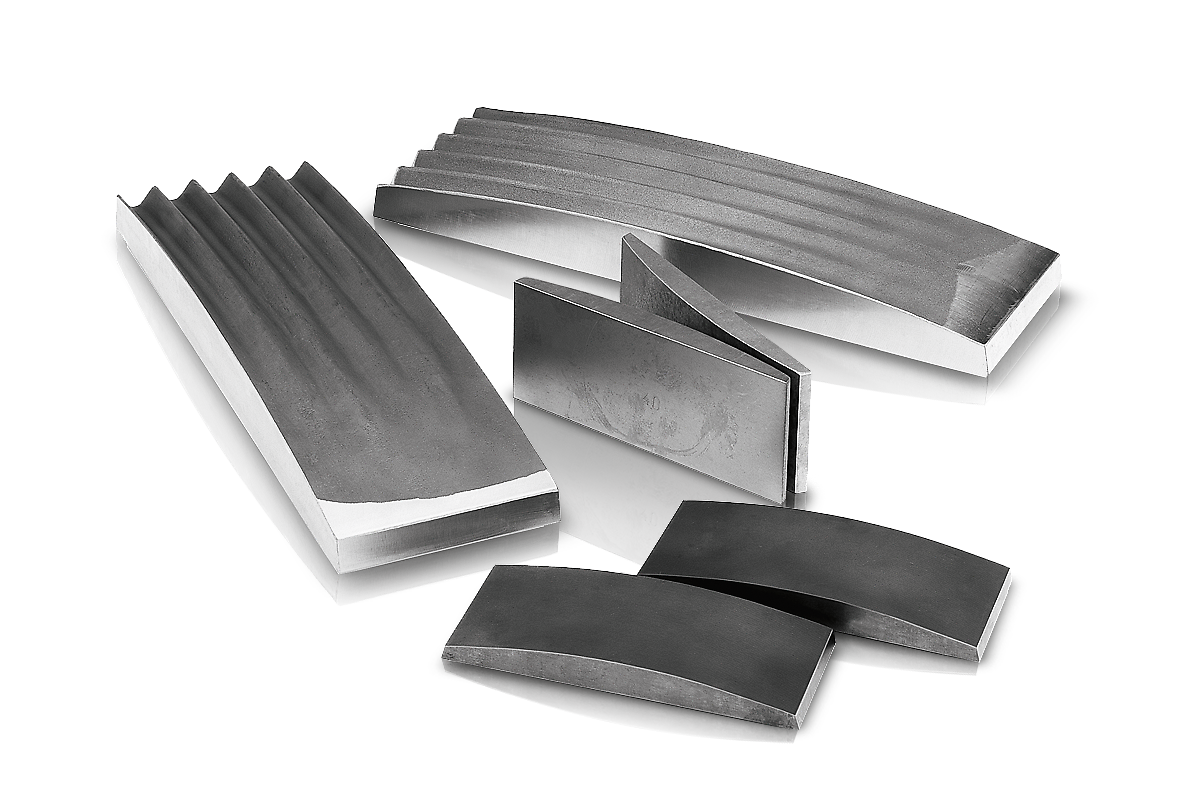

Размольная гарнитура доступна в пяти различных исполнениях, что позволяет работать с пробами различных свойств и в зависимости от дальнейшего анализа:

  • марганцовистая сталь
  • нержавеющая сталь
  • карбид вольфрама
  • сталь для измельчения без намола тяжелых металлов
Дополнительные принадлежности для щёковой дробилки BB 200

Щёковая дробилка BB  200 Щёковые дробилки для особых задач

Помимо стандартной модели, щёковая дробилка BB 200 также доступна в специальных версиях, адаптированных к конкретным требованиям применения.

Измельчение без намола тяжёлых металлов

Все щёковые дробилки доступны в версии для измельчения без намола тяжелых металлов. BB 200 также может поставляться в специальной версии, подходящей для измельчения полупроводниковых материалов. Это включает в себя пластиковую футеровку загрузочной воронки и приёмного сосуда, а также исполнение щёк и боковых пластин из карбида вольфрама.

Таким образом, образец ни в какой точке не соприкасается с металлическими материалами, и никакой износ мелющих частей не ухудшит чистоту измельченного образца.

Измельчение без намола тяжёлых металлов

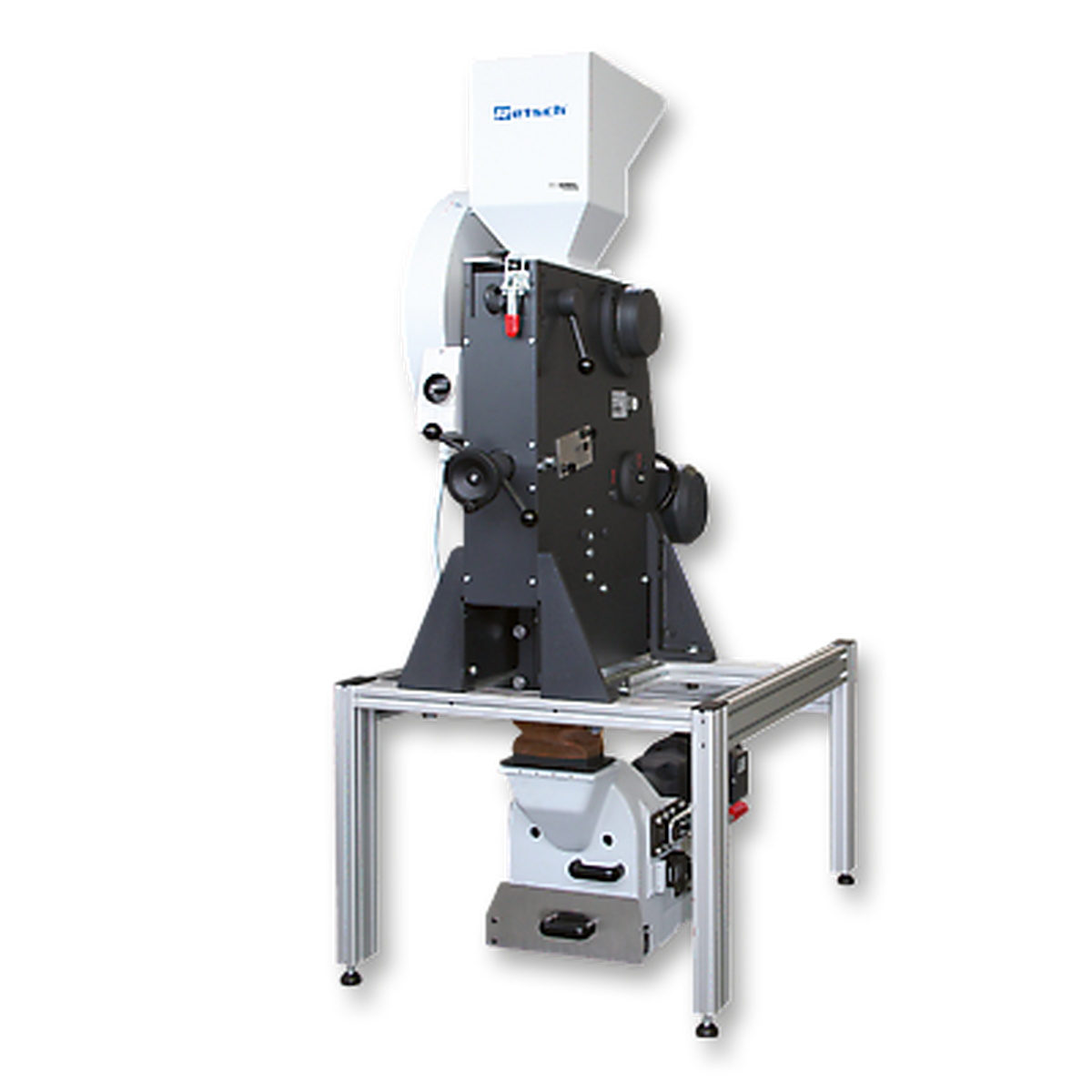

Непрерывное, предварительное и тонкое измельчение

Для быстрого, непрерывного измельчения большого количества крупного материала до аналитической тонкости комбинация щёковой дробилки RETSCH BB 200 и дисковой мельницы RETSCH Disc Mill DM 200 является идеальным решением.

Дробилка установлена над дисковой мельницей на раме, и оба прибора соединены желобом. Благодаря такой конструкции образцы с размером загружаемого материала до 90 мм могут быть измельчены до 100 микрон за один шаг.

Непрерывное, предварительное и тонкое измельчение

Версия для встраивания в линию

Щёковая дробилка BB 200 также доступна в версии, подходящей для непрерывного измельчения в оперативном режиме, т.е. для контроля качества в процессе производства. Для этих целей она поставляется без загрузочной воронки и защитного выключателя мотора. Напряжение трёхфазного двигателя переменного тока выбирается в соответствии с требованиями заказчика.

Версия для встраивания в линию

Щёковая дробилка BB  200 Типичные Образцы Материалов

Мощные щёковые дробилки RETSCH идеально подходят для предварительного измельчения строительных материалов, руды, гранита, оксидной керамики, кварца, шлака, кремния, угля, вольфрамовых сплавов, цементного клинкера и т. д.

бетон

бетон

нефрит

нефрит

стекло

стекло

уголь

уголь

Чтобы найти наилучшее решение для Ваших задач пробоподготовки, воспользуйтесь нашей базой данных по применениям

Щёковая дробилка BB 200 - это надежная и мощная дробилка с принудительной подачей материала. Исходный материал проходит через бункер без возврата и попадает в камеру дробления. Измельчаемое вещество проходит через воронку с защитой от выброса материала и попадает в размольную камеру. Процесс измельчения происходит в клинообразной области между неподвижной дробящей щекой и щекой, которая приводится в движение эксцентриковым валом. Материал дробится эллиптическим движением щеки и падает вниз под действием силы тяжести.

Как только размер частиц материала становится меньше заданной ширины щели, он попадает в приёмный сосуд. Бесступенчатое задание и шкала ширины щели гарантируют оптимальное измельчение материала до заданной конечной тонкости.

Содержание может быть изменено или исправлено
